Ultrasone wanddiktemeter huren of kopen: wat bepaalt de keuze voor metaal, kunststof en dun materiaal?

Meetapparatuur huren is bij ultrasoon wanddiktemeten de logische keuze bij een eenmalige inspectie, bij een nieuw materiaal of een afwijkende meetvraag, en als u eerst wilt bewijzen dat een meter op uw eigen objecten werkt. Kopen loont pas als u structureel aan dezelfde materialen meet, met een bekende minimale wanddikte en een vaste sonde. Welke wanddiktemeter of ultrasone diktemeter u nodig hebt, hangt af van vier dingen: het materiaal (staal, aluminium, kunststof of gietijzer), de dunste wanddikte die u moet kunnen meten, een eventuele verflaag en het risico op corrosieputten. Pas als die vier vastliggen, kunt u zinvol kiezen tussen huren en kopen.

Hoe meet een ultrasone wanddiktemeter metaal, kunststof en dun materiaal?

Een ultrasone wanddiktemeter stuurt een korte geluidspuls door het materiaal en rekent de looptijd van de echo van de achterwand om naar dikte. Daarvoor moet de meter de geluidssnelheid van het materiaal kennen. ISO 16809 beschrijft deze looptijdmeting voor metalen en niet-metalen materialen, met contact- of immersietechniek. De huidige editie is van 2025 en vervangt de versie uit 2017.

De belangrijkste meetvoorwaarde volgt daar direct uit: de ingestelde geluidssnelheid moet kloppen. In staal ligt die doorgaans rond 5.900 m/s, in aluminium rond 6.300 m/s en in veel kunststoffen ruwweg tussen 2.000 en 2.700 m/s, afhankelijk van de soort en de temperatuur. Zit de ingestelde snelheid er 2% naast, dan zit de dikte er ook 2% naast. Op 4 mm staal is dat 0,08 mm. Bij een krappe afkeurgrens is dat net het verschil tussen goedkeuren en vervangen.

Per materiaal ligt de uitdaging ergens anders. Staal en aluminium geleiden geluid goed, dus daar zit de grens vooral bij dun materiaal en bij corrosie. Kunststof dempt geluid sterk. Een sonde met een lagere frequentie komt dan verder door het materiaal, maar meet dunne wanden minder fijn. Gietijzer heeft een grove korrelstructuur die geluid verstrooit, en de geluidssnelheid kan per gietstuk verschillen. Daar weegt kalibreren op een referentiestuk van hetzelfde materiaal dus zwaarder. De keuze per materiaal staat uitgewerkt in welke ultrasone diktemeter past bij staal, aluminium, kunststof of gietijzer.

Dun materiaal is een vraagstuk op zich. Geen enkele ultrasone meter meet vanaf nul. Bij een heel dunne wand overlappen de uitgezonden puls en de terugkerende echo elkaar. Waar die ondergrens ligt, hangt af van de sonde, de frequentie en de meetmodus. Waarom een ultrasone wanddiktemeter niet vanaf 0 mm kan meten legt dat mechanisme uit. Standaard corrosiemeters met een dubbelelement-sonde beginnen in staal vaak rond 1 mm, afhankelijk van de sonde. Gespecialiseerde opstellingen met hoogfrequente sondes halen in staal circa 0,15 mm. Waar die grens in de praktijk ligt en welke compromissen erbij horen, leest u in ultrasoon meten aan staal van 0,15 mm.

Waarom bepaalt uw meetvraag of u meetapparatuur huren of kopen moet?

Een wanddiktemeting staat zelden op zichzelf. De meetwaarde moet een besluit onderbouwen: een tank blijft in bedrijf, een leiding komt in de planning voor vervanging, een partij buis wordt goed- of afgekeurd. Dat besluit begint bij de minimale toelaatbare wanddikte. Hoe u die voor een opslagtank bepaalt, staat in hoeveel staal er weg mag bij stalen tanks.

In inkooptrajecten komt een hardnekkig misverstand terug: dat een meter die een getal toont, ook echt uw object meet. Op een te dunne plaat geeft een ultrasone diktemeter soms het dubbele van de werkelijke dikte, omdat hij de tweede echo oppakt. Door een verflaag heen meet een standaardmodus de verf mee. Bij een corrosieput kan de meter de restdikte naast de put tonen. In alle drie gevallen staat er een geloofwaardig getal op het scherm. Het risico zit dus niet in een meter die niets meet, maar in een meter die overtuigend het verkeerde meet.

Daarom is meetapparatuur huren in de eerste fase vaak geen kostenvraag, maar een manier om de meetmethode te valideren. Met een huurset meet u op eigen objecten met een bekende dikte, bijvoorbeeld een afgezaagd stuk buis dat met een schuifmaat is nagemeten. Klopt de meting op de dunste en de meest gecorrodeerde plek, dan weet u welke meter en sonde u eventueel koopt. Klopt die niet, dan hebt u een huurperiode betaald en geen meter die ongebruikt in de kast belandt.

Ook de vraag wie er meet, speelt mee. NEN-EN-ISO 9712 stelt eisen aan de kwalificatie en certificatie van personeel dat industrieel niet-destructief onderzoek (NDO) uitvoert. Voor drukapparatuur onder de PED-richtlijn 2014/68/EU in categorie III en hoger is certificering door een geaccrediteerde instelling verplicht, volgens DNV. Zo’n certificaat is maximaal vijf jaar geldig. Na tien jaar volgt een nieuw examen. Wie een meter koopt, investeert dus ook in mensen die hem mogen en kunnen bedienen. Bij een tijdelijke inspectie kan meetapparatuur huren in combinatie met een gecertificeerde inspecteur goedkoper uitpakken dan dat hele traject zelf opbouwen.

Welke meetsituaties vragen om een andere sonde of meter?

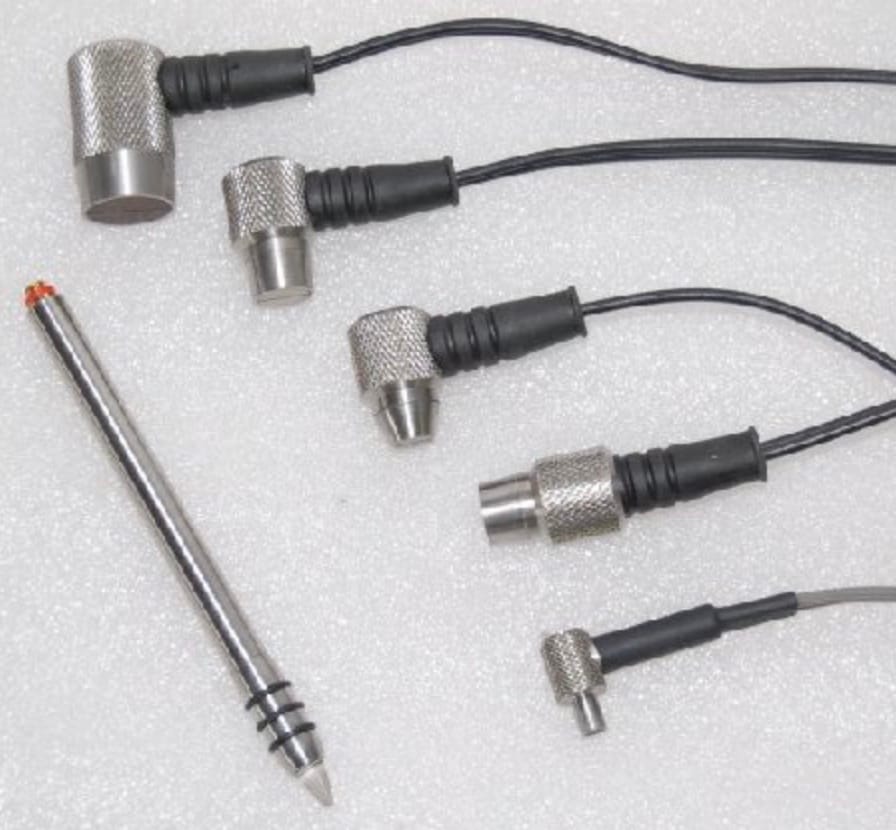

De meter zelf is maar de helft van de meetketen. De sonde of transducer bepaalt welke diktes, oppervlakken en corrosiebeelden u kunt meten. ISO 22232-2 stelt eisen aan de karakterisering en verificatie van ultrasone sondes met een middenfrequentie tussen 0,5 en 15 MHz. In dat frequentiebereik vallen de meeste sondes voor diktemeting. Voor uw beslissing betekent dit dat een huur- of koopvoorstel altijd moet vermelden welke sonde erbij hoort, en niet alleen welk type meter.

Corrosieputten en grafische weergave

Een corrosieput is klein en heeft een schuine of onregelmatige bodem. Een sonde met een te grote meetvlek of een te lage frequentie mist zo’n put of middelt hem weg tegen de gezonde wand eromheen. Voor corrosie-inspectie zijn dubbelelement-sondes gangbaar, omdat die de puls en de echo gescheiden houden en ondiepe reflecties beter oppikken. Welke sonde putten vindt die u met het blote oog niet ziet, staat in welke ultrasone sonde putcorrosie detecteert.

Een meter met grafische weergave (A-scan) laat de echo zelf zien en niet alleen een getal. De inspecteur ziet dan of de meter de achterwand, een put of een storende echo meet. Dat kost meer opleiding, maar verkleint de kans op verkeerde conclusies. De meest gemaakte interpretatiefouten bespreekt putcorrosie: zo voorkomt u fouten bij wanddiktemeting.

Meten door een verflaag

Verf geleidt geluid veel langzamer dan staal. Meet u in een standaardmodus door een coating heen, dan telt de meter de verflaag mee als staal. De afwijking is doorgaans grofweg twee tot drie keer de laagdikte. Bij 300 µm verf kan de staaldikte dus al gauw 0,6 tot 0,9 mm te hoog uitvallen. De echo-echomodus meet de tijd tussen twee opeenvolgende achterwandechos en sluit de coating zo grotendeels uit. Die modus vraagt wel een redelijk gave achterwand, en bij zware corrosie of dun materiaal werkt hij minder betrouwbaar. Wilt u de verflaag zelf meten, dan hebt u een ander instrument nodig: een laagdiktemeter voor verf en coating. Het verschil tussen die instrumenten staat in verf-, coating- en lakdiktemeters: wat is het verschil?.

Kunststof naast metaal

Wie zowel stalen als kunststof leidingen controleert, kan vaak met één meter toe, maar zelden met één sonde. Kunststof vraagt een lagere frequentie en een andere geluidssnelheid. Door de sterke demping is het meetbereik in dikke kunststof wanden beperkt. Waarom dat zo is, legt wanddiktemeter voor staal en kunststof: waarom één sonde niet volstaat uit. Een gemengd inspectiepakket is precies het soort situatie waarin u met een huurset eerst nagaat welke sondes u werkelijk nodig hebt.

Wanneer is meetapparatuur huren slimmer dan kopen?

Hoe vaak u meet, is maar één factor. Minstens zo zwaar wegen de variatie in materialen en de vraag of uw meetmethode al bewezen werkt. De tabel zet de belangrijkste criteria naast elkaar.

Criterium	Huren ligt voor de hand	Kopen ligt voor de hand
Meetfrequentie	Eenmalige inspectie, stilstand of project van enkele weken	Wekelijks of dagelijks meetwerk in eigen productie of onderhoud
Materiaal	Wisselende materialen of een materiaal waarmee u nog geen ervaring hebt	Steeds hetzelfde staal, aluminium of kunststof
Minimale dikte	Grensgeval, bijvoorbeeld onder 1 mm staal, nog niet getoetst	Ruim boven de ondergrens van een standaardsonde
Coatingstatus	Onbekende of wisselende verflagen	Vaste coating met een gevalideerde echo-echo-instelling
Corrosiebeeld	Putcorrosie verwacht, sonde nog niet bewezen	Bekend corrosiebeeld met vaste meetpunten
Personeel	Tijdelijke capaciteit of een externe gecertificeerde inspecteur	Eigen getraind en waar nodig gecertificeerd team

De beste huurperiode is er een met een concreet doel. Dat doel is niet zomaar wat meten, maar een vooraf geformuleerde vraag beantwoorden. Deze volgorde houdt de beslissing zuiver:

1. Leg per object het materiaal, de minimale toelaatbare wanddikte en de coatingstatus vast, voordat u apparatuur aanvraagt.
2. Laat proefmetingen doen op referentiestukken van uw eigen materiaal met een bekende dikte, inclusief de dunste plek en een gecorrodeerd stuk.
3. Leg vast welke sonde, frequentie, meetmodus en geluidssnelheid zijn gebruikt, zodat latere metingen vergelijkbaar blijven, ook met een gekochte meter.
4. Vraag vooraf het kalibratiecertificaat van meter en sonde op, en controleer de meter bij aanvang op een referentieblok.
5. Besluit pas daarna over aankoop, op basis van de verwachte meetfrequentie en de vraag of de geteste combinatie werkte.

Een voorbeeld ter illustratie: een onderhoudsafdeling die jaarlijks een paar tientallen meetpunten op stalen tanks controleert, maar daarnaast eenmalig kunststof leidingen moet beoordelen, koopt vaak een meter voor het staalwerk en huurt de kunststofsonde of een tweede meter alleen voor dat project. Zo blijft de vaste investering gekoppeld aan het werk dat elk jaar terugkomt. Stap 3 wordt vaak overgeslagen en is juist de stap die het meest oplevert. Zonder vastgelegde instellingen zijn metingen van verschillende jaren niet goed met elkaar te vergelijken, en dan is een trend in wanddikteverlies niet betrouwbaar af te lezen.

Veelgestelde vragen

Kan ik met één ultrasone diktemeter zowel staal als kunststof meten?

Meter en sonde zijn twee aparte keuzes. Veel meters kunnen beide materialen aan, mits u de geluidssnelheid aanpast en een sonde met een passende frequentie gebruikt. Bij dikke of sterk dempende kunststof wanden haalt een standaard staalsonde vaak geen bruikbare echo.

Hoe lang huur je meetapparatuur voor een inspectie doorgaans?

De huurperiode volgt meestal de duur van het project, van enkele dagen voor een stilstand tot enkele weken voor een validatietraject. Plan genoeg tijd in voor proefmetingen op referentiestukken voordat de echte inspectie begint. Een te krappe huurperiode leidt tot meten onder tijdsdruk, en daar sluipen de interpretatiefouten in.

Moet ik de verflaag verwijderen om de staaldikte te meten?

Echo-echometing maakt verwijderen in veel gevallen overbodig, zolang de coating goed hecht en de achterwand niet zwaar gecorrodeerd is. Bij loszittende verf, zeer dun materiaal of diepe corrosieputten kan plaatselijk vrijmaken alsnog nodig zijn. Leg die afweging per meetpunt vast in uw inspectieplan.

Is een gehuurde wanddiktemeter al gekalibreerd?

Een kalibratiecertificaat hoort bij professionele huurapparatuur, maar vraag er vooraf expliciet om. Het certificaat vervangt de controle op locatie niet. Controleer de meter bij aanvang op een referentieblok en stel de geluidssnelheid af op uw eigen materiaal.

Wanneer heb ik een meter met A-scan nodig?

Een A-scan is zinvol zodra u corrosieputten, dubbele echo’s of meten door coating moet beoordelen. Het scherm laat zien wat de meter werkelijk meet, zodat de inspecteur een verkeerde echo herkent. Voor eenvoudige controles op gaaf, onbehandeld materiaal volstaat een meter met alleen een digitale uitlezing meestal.

Waar begint u met de keuze?

Begin bij uw meetvraag: materiaal, minimale wanddikte, coatingstatus en corrosiebeeld. Gebruik meetapparatuur huren vervolgens om te bewijzen dat een meter en sonde op uw eigen objecten werken, voordat u een aankoop doet.

Diktemeter – NDT Benelux levert vanuit Raamsdonksveer ultrasone wanddiktemeters van onder meer Dakota, met sondes voor staal, kunststof en dun materiaal tot circa 0,15 mm in staal. U kunt die apparatuur huren voor een proefmeting of een tijdelijke inspectie, en desgewenst een NDT/NDO-training volgen. Leg uw materiaal, minimale wanddikte en coatingstatus voor via advies over een wanddiktemeter of huurset, dan krijgt u een voorstel dat bij uw object past.

Veelgestelde vragen

Kan ik door verf of coating heen meten?

Ja, mits de meter en sonde daarvoor geschikt zijn. Een standaard meter meet vaak de totale dikte van materiaal en coating samen. Met een coatingmodus of echo-echo-meting kan de meter de coatinglaag negeren en alleen de resterende wanddikte weergeven. Controleer altijd of de gekozen sonde geschikt is voor de coatingdikte en het basismateriaal.

Wat is het verschil tussen een ultrasone wanddiktemeter en een coatingdiktemeter?

Een ultrasone wanddiktemeter meet de dikte van het basismateriaal, bijvoorbeeld de resterende wand van een stalen leiding, tank of constructiedeel. Een coatingdiktemeter meet juist de laagdikte van verf, poedercoating of andere deklaag. Voor corrosie-inspectie onder een coating is doorgaans een ultrasone meter met geschikte meetmodus nodig.

Hoe nauwkeurig is een ultrasone wanddiktemeter?

De nauwkeurigheid hangt af van het materiaal, de oppervlaktoestand, de wanddikte, de sonde en de kalibratie. Op een vlak en schoon referentieblok is een hoge nauwkeurigheid mogelijk. In de praktijk beïnvloeden corrosie, ruwheid, kromming, coating en temperatuur het resultaat. Daarom is het verstandig om de meter te kalibreren op materiaal met een bekende dikte dat overeenkomt met het te inspecteren object.

Welke koppelpasta heb ik nodig?

Gebruik een geschikte ultrasone koppelpasta of gel om lucht tussen sonde en materiaal te voorkomen. Voor de meeste stalen en kunststof oppervlakken is standaard koppelpasta voldoende. Bij hoge temperaturen, verticale oppervlakken, ruwe materialen of toepassingen waarbij verontreiniging moet worden voorkomen, kan een speciale gel of pasta nodig zijn.

Kan ik ook kunststof, aluminium of RVS meten?

Ja. Ultrasone diktemeters zijn inzetbaar op veel homogene materialen, waaronder staal, RVS, aluminium, koper, kunststof, glas en bepaalde composieten. Wel moet de geluidssnelheid correct worden ingesteld en is niet iedere sonde geschikt voor ieder materiaal. Vooral bij dun kunststof, rubberachtige materialen of sterk dempende kunststoffen is de sondekeuze bepalend.

Waarom krijg ik geen stabiele meting?

Een instabiele of ontbrekende meting kan verschillende oorzaken hebben:

• onvoldoende koppelpasta;
• een vuile, roestige of ruwe meetplek;
• een verkeerde geluidssnelheid;
• een sonde die niet past bij de wanddikte of het materiaal;
• te sterke corrosie of een onregelmatige achterwand;
• een coating die de gekozen meetmethode beïnvloedt;
• een te kleine diameter van buis of leiding.

Maak de meetplek waar mogelijk schoon, gebruik voldoende koppeling en controleer de kalibratie. Blijft het resultaat wisselen, kies dan een kleinere of meer geschikte sonde, eventueel met A-scan.

Hoe meet ik de minimale resterende wanddikte?

Meet niet alleen op één punt. Maak een meetraster of volg een vast patroon rond een leiding, tankwand of constructiedeel. Bij corrosie is de laagste gemeten waarde relevant, maar die moet wel worden bevestigd met herhaalmetingen op en rond dezelfde locatie. Voor kritische objecten is een inspectieplan met meetpunten, positieaanduiding en rapportage aan te raden.

Is huren beter dan direct kopen?

Huren is vaak verstandig wanneer u een eenmalige inspectie uitvoert, verschillende sondes wilt vergelijken of eerst wilt controleren of ultrasoon meten op uw object betrouwbaar werkt. Bij terugkerende inspecties is aanschaf meestal voordeliger en blijft dezelfde apparatuur beschikbaar voor trendmetingen en periodieke controles.

Conclusie

Een ultrasone wanddiktemeter is een praktisch instrument voor het bepalen van resterende wanddikte zonder het object open te maken of te beschadigen. De juiste combinatie van meter, sonde, kalibratie en meetmethode is daarbij belangrijker dan alleen het meetbereik op de specificatielijst.

Voor glad en onbehandeld materiaal is een eenvoudige digitale meter vaak voldoende. Bij dunne wanden, kleine leidingen, coatings, corrosie of twijfelachtige echo’s is een passende sonde en eventueel een meter met A-scan de veiligere keuze. Test de combinatie bij voorkeur eerst op uw eigen materiaal en leg de meetwaarden vast, zodat inspecties later goed vergelijkbaar blijven.
