Putcorrosie: zo voorkomt u fouten bij wanddiktemeting

Snelle samenvatting

Wij van Diktemeter – NDT Benelux adviseren bij putcorrosie een meetstrategie die verder gaat dan een losse meting met bijvoorbeeld een Dakota-wanddiktemeter: de sonde meet de dikte onder het contactvlak, terwijl het diepste punt van een put daarnaast of daartussen kan liggen, zodat een aflezing van 7,8 mm een putbodem van 4 mm kan missen. Daarom voorkomen we deze meetfout met vlakdekkend scannen, een hoogfrequente dubbelkristalsonde met klein contactvlak en beoordeling van de eerste echo via de A-scan, aangevuld met een mechanische putdieptemeting waar dat nodig is.

Belangrijkste punten

• Bij plaatselijke materiaalafname zoals putcorrosie is vlakdekkend scannen van een gebied aan te bevelen in plaats van losse handmatige puntmetingen, die vooral geschikt zijn voor uniforme afname (bron: Vinçotte Nederland, «Ultrasoon wanddikte-onderzoek», geraadpleegd op 14 september 2026).
• Een transducer past niet in een scherpe corrosieput zonder eerst materiaal weg te slijpen; daarom wordt in de praktijk de dikte naast de put gemeten in combinatie met een mechanische putdieptemeting (Inspectietechniek, «Corrosie-put-dieptemeter», geraadpleegd op 14 september 2026).
• De nominale dikte van nieuw pijpmateriaal heeft een fabricagetolerantie die soms tot enkele millimeters afwijkt, waardoor een 0-meting bij nieuwbouw essentieel is om corrosie over de tijd te kunnen volgen voor Risk-Based Inspection (Vinçotte Nederland).
• Voor drukapparatuur onder de Pressure Equipment Directive categorie III en hoger is certificering van de NDO-onderzoeker door een geaccrediteerde instelling conform NEN-EN-ISO 9712 verplicht (DNV).
• Een cijferweergave zonder A-Scan verbergt de meetfout: de meter toont een plausibel getal, ook wanneer de echo van de putbodem verstrooid is.

Waarom veroorzaakt putcorrosie meetfout wanddikte bij wanddiktemeting?

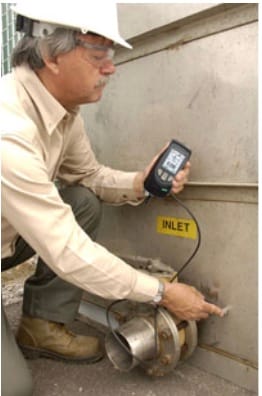

U loopt een leidingtracé af met een puntenraster van 50 mm. Alle waarden liggen tussen 7,6 en 8,1 mm, netjes boven de afkeurgrens. Twee maanden later ontstaat een lekkage precies tussen twee meetpunten. Niets aan uw meetwaarden was fout; uw meetstrategie was niet correct.

In de praktijk blijkt bij inspecties in olie en gas dat de vraag niet is of de meter nauwkeurig is, maar of de meter de minimale wanddikte op de juiste plek pakt. Een putcorrosie meetfout wanddikte is daarom bijna nooit een instrumentfout. Het is een dekkings- en interpretatiefout.

Drie mechanismen spelen samen. Eerst de ruimtelijke: putcorrosie is per definitie lokaal, en de kans dat uw raster de diepste put raakt is beperkt. Dan de geometrische: een put met een steile wand verstrooit het geluid, waardoor de echo van de bodem zwak of afwezig is. En tot slot de referentiefout: u vergelijkt met een nominale dikte die zelf een tolerantie heeft.

De gevolgen zijn concreet. Een te hoge restdikte in het dossier leidt tot een te lange herinspectietermijn, een te optimistische corrosiesnelheid en een verkeerd onderhoudsbesluit. In een RBI-model werkt die fout door in alle volgende berekeningen.

Hoe weet u of u de put meet of het staal ernaast?

Een scherpe corrosieput is fysiek niet toegankelijk voor een standaard transducer. Inspectietechniek beschrijft dat de ultrasone taster niet in de put geplaatst kan worden zonder eerst het materiaal rondom weg te slijpen, en dat daarom vaak de dikte naast de put wordt gemeten in combinatie met een mechanische putdieptemeting.

Dat is een belangrijke nuance die in veel meetrapporten ontbreekt. De afgelezen waarde is dan geen restdikte, maar een uitgangsdikte waarvan de putdiepte nog af moet.

Meet u vanaf de aangetaste zijde of de tegenoverliggende zijde?

Bij inwendige putcorrosie, het normale geval in procesleidingen, staat u op de gave buitenzijde en kijkt u naar binnen. Dan meet ultrasoon in principe wel de restdikte, mits de sonde de putbodem raakt en de echo terugkomt. Bij uitwendige putcorrosie onder isolatie meet u juist op het aangetaste vlak, en dan is akoestische koppeling het probleem.

Deze twee situaties vragen verschillende sondes en verschillende verwachtingen. Wie dat onderscheid niet in het meetplan vastlegt, vergelijkt later appels met peren.

Waarom is een enkele echo geen bewijs?

Een cijfer op het scherm betekent alleen dat de meter een echo heeft gevonden die binnen het ingestelde poortvenster valt. Bij gecorrodeerd materiaal kan dat een echo van een putrand zijn, van een corrosieproduct of van een gelaagde afzetting. Met A-Scan-weergave ziet u de vorm van het signaal en herkent u een verstrooid echobeeld. Dat is precies het verschil tussen aflezen en beoordelen, en de reden dat een diktemeter met grafische weergave bij putcorrosie vaak geen luxe is.

Hoe klein moet het contactvlak zijn?

De detectiekans hangt af van de verhouding tussen de diameter van het contactvlak en de diameter van de put. Een put van doorgaans 2 tot 4 mm breed onder een sonde met een contactvlak van 10 mm levert vooral de gemiddelde dikte van het gebied. Hoogfrequente dubbelkristalsondes met een klein contactvlak zijn hier het gangbare antwoord; welke diameter en frequentie bij uw materiaaldikte past, verschilt per toepassing en is uit te zoeken met een overzicht van ultrasone sondes voor putcorrosiedetectie.

Praktisch toepassen:

• Noteer in het meetplan per locatie of de corrosie inwendig of uitwendig zit; dit bepaalt sonde én interpretatie.
• Zet A-Scan aan bij elk gecorrodeerd oppervlak en leg bij afwijkende waarden het echobeeld vast.
• Vermoedt u een put die u niet kunt aanmeten? Meet de dikte naast de put en bepaal de putdiepte mechanisch; rapporteer beide waarden gescheiden.
• Controleer de sondediameter tegen de verwachte putbreedte: is het contactvlak breder dan de put, verwacht dan een te gunstige uitkomst.

Puntmeting, corrosion mapping of mechanische putdieptemeting: wat levert de juiste restdikte?

Vinçotte Nederland stelt dat bij plaatselijke materiaalafname zoals putcorrosie het compleet scannen van een gebied, al dan niet geautomatiseerd, aan te bevelen is. Handmatige puntmetingen zijn vooral geschikt bij uniforme afname. Die ene zin verklaart het grootste deel van de meetfouten in corrosiedossiers.

De drie methoden verschillen niet in nauwkeurigheid per meting, maar in de kans dat ze de diepste plek vinden.

Aspect	Vlakdekkend scannen met A-Scan (aanpak die Diktemeter – NDT Benelux adviseert)	Puntenraster met cijferweergave
Dekking van het oppervlak	Nagenoeg volledig binnen het scanvlak	Alleen de rasterpunten, doorgaans enkele procenten van het vlak
Kans op missen diepste put	Laag bij overlappende banen	Hoog bij rasterafstand van 25 tot 50 mm
Interpretatie van zwakke echo	✅ Zichtbaar in het echobeeld	❌ Onzichtbaar, meter toont één getal
Minimale putbreedte die telt	Afhankelijk van contactvlak, doorgaans vanaf enkele millimeters	Alleen als de put onder een punt ligt
Tijd per meter leiding	Hoger, doorgaans een factor 2 tot 4	Laag
Geschikt voor RBI-trending	✅ Met vastgelegde scanlijnen	⚠️ Alleen bij uniforme afname
Restdikte in scherpe put	⚠️ Aanvullen met mechanische putdieptemeting	❌ Meet het staal ernaast

Opvallend is de laatste rij. Geen van beide ultrasone methoden lost een scherpe, smalle put volledig op. Daar is de combinatie nodig: ultrasoon de uitgangsdikte, mechanisch de putdiepte. Wie dat als tekortkoming van zijn meter ziet, zoekt in de verkeerde richting.

En er is een referentieprobleem dat losstaat van de methode. De nominale dikte van nieuw pijpmateriaal kent volgens Vinçotte Nederland een tolerantie die soms tot enkele millimeters afwijkt. Rekent u corrosieverlies af tegen de tabelwaarde, dan telt die fabricagespreiding mee als corrosie of maskeert hij juist echte afname. Een 0-meting bij nieuwbouw is daarom essentieel voor betrouwbare trending.

Neem een pijpleidinginspecteur die een tracé van circa 300 meter in een raffinaderij volgt over drie inspectierondes. Zonder 0-meting is de berekende corrosiesnelheid deels fabricagetolerantie. Met een vastgelegde uitgangsmeting per scanlijn valt de spreiding in de trendlijn doorgaans fors terug, en wordt een afwijking van enkele tienden millimeters pas interpreteerbaar.

Welke wanddiktemeter en sonde kiest u voor putcorrosie in procesleidingen?

De keuze volgt uit vier vragen, in deze volgorde.

1. Wat is de verwachte minimale restdikte? Ligt die rond of onder de ondergrens van uw sonde, dan is het meetbereik leidend. Een ultrasone wanddiktemeter kan niet vanaf 0 mm meten; de fysieke ondergrens wordt bepaald door de sonde en de doodzone, zoals uitgelegd in de achtergrond over waarom ultrasoon meten een minimale dikte nodig heeft.
2. Hoe smal zijn de putten? Smalle putten vragen een klein contactvlak en een hogere frequentie.
3. Moet u het echobeeld kunnen onderbouwen? Voor rapportage naar een opdrachtgever of certificerende instantie is A-Scan praktisch onvermijdelijk.
4. Hoeveel oppervlak moet u dekken? Bij grote vlakken weegt scansnelheid en datalogging zwaarder dan bij een enkele verdachte plek.

De werkwijze van Diktemeter – NDT Benelux zet die vragen om in proefmetingen op uw eigen materiaal, inclusief een referentieblok met bekende putdiepte. Dat is waardevoller dan elke specificatieblad-vergelijking, omdat het antwoord materiaalafhankelijk is.

Voor teams die nog niet weten welke sonde het werk doet, is verhuur van NDO-meetapparatuur een logische tussenstap: u toetst de meetoplossing op uw eigen objecten voordat u vastlegt. Datzelfde geldt voor tijdelijke inspectieploegen bij een turnaround.

Vergeet de personele kant niet. Voor drukapparatuur die onder de Pressure Equipment Directive categorie III en hoger valt, is het volgens DNV verplicht dat de NDO-specialist gecertificeerd is door een geaccrediteerde certificatie-instelling conform NEN-EN-ISO 9712. De PED geldt voor drukapparatuur met een ontwerpprocesdruk boven 0,5 bar. Een goede meter in ongecertificeerde handen levert geen geldig dossier.

Praktisch toepassen:

• Bepaal eerst de afkeurgrens uit uw kwaliteitsplan, dan de sonde; niet omgekeerd.
• Laat een proefmeting doen op een afgekeurd stuk uit dezelfde leiding met zichtbare putcorrosie.
• Check of de gekozen meter datalogging en A-Scan-opslag heeft als uw rapportage traceerbaar moet zijn.
• Ligt de verwachte restdikte onder circa 1 mm, verifieer dan expliciet de ondergrens van de sonde bij de leverancier.
• Valt uw object onder PED categorie III of hoger, controleer dan de certificering van de uitvoerende inspecteur conform NEN-EN-ISO 9712.

Veelgestelde vragen

Waarom meet mijn ultrasone diktemeter een te hoge wanddikte bij corrosie?

Ruimtelijke dekking is bijna altijd de oorzaak: de sonde meet het materiaal onder het contactvlak, en de diepste corrosieput ligt daar net buiten. Bij een rasterafstand van 25 tot 50 mm blijft een groot deel van het oppervlak ongemeten. Een tweede oorzaak is een verstrooide echo van een steile putwand, die de meter niet als geldig signaal herkent. Vlakdekkend scannen met A-Scan-controle neemt beide oorzaken weg.

Kan ik met een wanddiktemeter de diepte van een corrosieput meten?

Meestal niet direct. Volgens Inspectietechniek kan de transducer niet in een scherpe put geplaatst worden zonder eerst materiaal rondom weg te slijpen, waardoor u in de praktijk de dikte naast de put meet en de putdiepte mechanisch bepaalt. Rapporteer die twee waarden gescheiden en bereken de restdikte als verschil. Bij inwendige putcorrosie, gemeten vanaf de gave buitenzijde, is directe restdiktemeting wel mogelijk als de echo terugkomt.

Wanneer is corrosion mapping nodig in plaats van puntmetingen?

Bij plaatselijke materiaalafname. Vinçotte Nederland beveelt volledig scannen van een gebied aan zodra het om lokale afname zoals putcorrosie gaat; handmatige puntmetingen passen bij uniforme afname. Praktische vuistregel: zodra visuele inspectie of eerdere data spreiding van meer dan enkele tienden millimeters binnen één plaatvlak laat zien, is een raster niet meer representatief. Scannen kost doorgaans een factor 2 tot 4 meer tijd, maar voorkomt een onderbouwingsprobleem in het RBI-dossier.

Heb ik een 0-meting nodig om corrosie te kunnen volgen?

Ja, voor betrouwbare trending wel. De nominale dikte van nieuw pijpmateriaal heeft volgens Vinçotte Nederland een fabricagetolerantie die soms tot enkele millimeters afwijkt, dus afrekenen tegen een tabelwaarde vermengt fabricagespreiding met corrosieverlies. Leg bij nieuwbouw of bij de eerste inspectieronde per meetlocatie een uitgangsdikte vast, met coördinaten en sondegegevens. Zonder die basis is elke berekende corrosiesnelheid een schatting met onbekende foutmarge.

Hoe helpt Diktemeter – NDT Benelux bij twijfel over restdikte in corrosieputten?

Met advies dat begint bij de minimale meetdikte, niet bij een productlijst. Het bedrijf combineert ultrasone wanddiktemeters en laagdiktemeters van onder meer Dakota en DeFelsko met beoordeling van materiaalsoort, coatingstatus, putgeometrie en de benodigde transducer. Wie eerst bewijs wil dat een oplossing op eigen objecten werkt, kan de apparatuur huren of proefmetingen laten uitvoeren; voor inspectieteams zijn er NDO-trainingen over interpretatie van grenswaarden en meetbeperkingen. Meer achtergrond staat in de uitleg over ultrasoon diktemeten en de grenzen van de methode.

Conclusie

Een putcorrosie meetfout wanddikte is geen instrumentprobleem maar een methodeprobleem, en daarmee oplosbaar zonder dure vervanging van uw meterpark. Drie ingrepen doen het meeste werk: vervang losse puntmetingen door vlakdekkend scannen op verdachte vlakken, beoordeel elk gecorrodeerd oppervlak op de A-Scan in plaats van op het cijfer, en combineer ultrasoon met een mechanische putdieptemeting waar de sonde de put niet in kan.

Leg daarnaast per leiding een uitgangsdikte vast, zodat de fabricagetolerantie niet als corrosie in uw trendlijn belandt. Wie daarna nog twijfelt of een specifieke sonde de verwachte restdikte haalt, test dat op eigen materiaal voordat de eerste rapportage de deur uit gaat. Voor pijpleidinginspecteurs die naar een certificerende instantie moeten onderbouwen, is dat het verschil tussen een meetwaarde en een verdedigbaar onderhoudsbesluit.
