Welke verfdiktemeter kiest u: PosiTest DFT of PosiTector?

Direct antwoord

Positest DFT met de positector 6000 vergelijken heeft pas zin als drie vragen beantwoord zijn: meet u op een ferro- of non-ferro ondergrond, welke norm volgt uw inspectieplan en hoeveel meetdata moet u vastleggen? Een PosiTest DFT is een geïntegreerde laagdiktemeter voor verf en coating voor snelle controles. Een PosiTector 6000 is een modulair systeem met verwisselbare sondes, geheugen en rapportage. Diktemeter – NDT Benelux, het gespecialiseerde verkoopkanaal van NDT Benelux voor wanddiktemeters, laagdiktemeters en meetaccessoires, krijgt deze vraag vaak van inspecteurs die niet weten of één meter zowel staal als aluminium aankan. Het antwoord ligt dan bij de sonde, niet bij de behuizing.

Belangrijkste punten

• Op staal en gietijzer meet u verf met de magnetische methode uit ISO 2178. Op aluminium, RVS en koper gebruikt u wervelstroom volgens ISO 2360 (ISO, 2017).
• Voor gestraald staal geldt ISO 19840 vanaf een nominale droge laagdikte van 40 µm.
• Volgens Vereniging ION moet het gemiddelde minstens de nominale laagdikte halen en moet elke losse meting minstens 80% daarvan bedragen.
• Een laagdiktemeter meet de coating, niet het staal eronder. Voor de restwanddikte onder verf hebt u een ultrasone wanddiktemeter nodig.

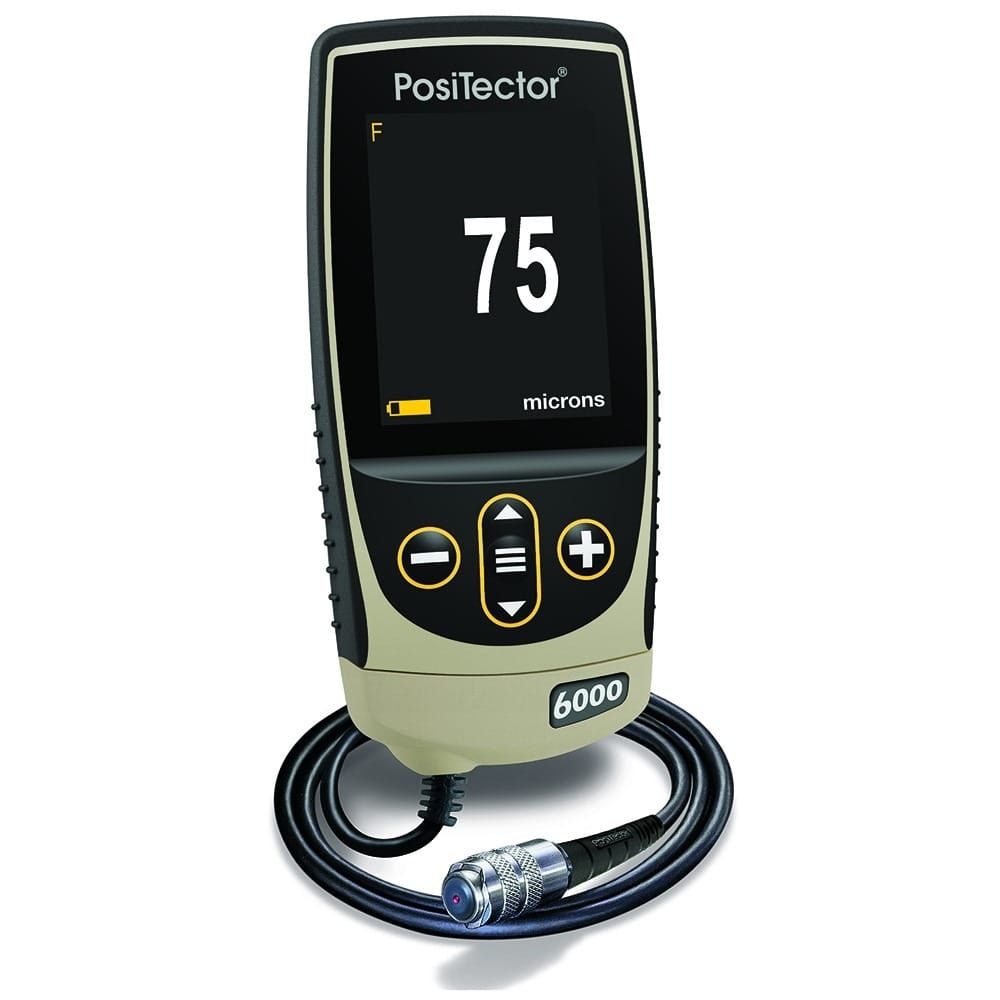

Wat meet een laagdiktemeter voor verf en coating, en wat niet?

Een wanddiktemeter vertelt hoeveel staal er nog over is. Een laagdiktemeter vertelt hoeveel bescherming erop zit. Die twee worden in inkoopaanvragen regelmatig door elkaar gehaald, en dan staat er een instrument op de werkvloer dat het verkeerde getal geeft.

Een verfdiktemeter (vakterm: laagdiktemeter voor verf en coating) is een NDO-meetinstrument dat de dikte van een niet-magnetische of niet-geleidende laag op een metalen ondergrond bepaalt, zonder die laag te beschadigen. De coating werkt daarbij als afstandhouder tussen sonde en ondergrond. De meter rekent die afstand om naar micrometers.

Magnetische inductie op staal en gietijzer

Op magnetiseerbare metalen werkt de sonde met een magnetisch veld. ISO 2178 beschrijft dit als een tactiele, niet-destructieve methode voor niet-magnetiseerbare lagen zoals verf en poedercoating. In de praktijk wordt de meting beïnvloed door randen, kromming en een te dunne ondergrond. Een sonde die op een vlakke plaat klopt, kan op een buis met kleine diameter dus afwijken.

Wervelstroom op aluminium, RVS en koper

Op non-ferro metalen meet de sonde met wervelstroom. ISO 2360 noemt deze methode uitdrukkelijk geschikt voor de meeste oxidelagen die door anodiseren ontstaan. Voor magnetische ondergronden raadt dezelfde norm wervelstroom af en verwijst hij naar ISO 2178. Austenitisch RVS is niet magnetisch en valt daarom meestal onder wervelstroom. Dat verrast inspecteurs die RVS intuïtief als staal behandelen.

Ultrasoon meten is een derde categorie. Een ultrasone wanddiktemeter meet de dikte van het materiaal zelf, en de geluidssnelheid verschilt per materiaal. Hoe dat uitpakt, leest u in het overzicht welke ultrasone diktemeter past bij staal, aluminium, kunststof of gietijzer. Voor plaat vanaf circa 0,15 mm is het artikel over een ultrasone diktemeter voor dunwandig staal de logische vervolgstap. Welke meting moet u dan eigenlijk rapporteren?

Waarom eist NEN-EN-ISO 12944 een laagdiktemeting, en hoeveel mag die afwijken?

Eén losse meting van 70% van de nominale laagdikte kan een heel inspectievlak laten afkeuren. Volgens Vereniging ION schrijft NEN-ISO 19840:2005 voor dat het gemiddelde van alle droge laagdiktemetingen minstens gelijk is aan de nominale droge laagdikte. Daarnaast moet elke afzonderlijke meting minstens 80% van die waarde halen. Uw meter moet dus losse waarden betrouwbaar vastleggen, niet alleen een gemiddelde tonen.

De normenserie NEN-EN-ISO 12944 voor corrosiebescherming van staalconstructies telt negen delen. Die gaan onder meer over verfsystemen, voorbehandeling, uitvoering en toezicht. De laagdiktemeting is daarin het moment waarop het ontwerp wordt getoetst aan wat er echt op het staal zit.

Gestraald staal volgt ISO 19840, glad staal ISO 2808

Volgens Engineers Online verwijst hoofdstuk 5.4 van NEN-EN-ISO 12944-5 voor ruwe, gestraalde oppervlakken naar ISO 19840. Voor gladde en verzinkte oppervlakken is dat ISO 2808. ISO 19840 regelt het instellen van de meter, inspectievlakken, bemonsteringsplannen en acceptatiecriteria, en geldt vanaf een nominale droge laagdikte van 40 µm. ISO 2808 is breder en beschrijft methoden voor natte laagdikte, droge laagdikte en ongeharde poedercoating.

Wat de 80%-regel van uw meter vraagt

Op een straalprofiel meet de sonde vanaf een punt ergens tussen de pieken en dalen van het profiel. Zonder instelling of correctie voor die ruwheid meet u dus systematisch te veel of te weinig. Bij een nominale laagdikte van 200 µm ligt de ondergrens voor een losse meting op 160 µm. Een meetfout van enkele tientallen micrometers bepaalt dan of een vlak wordt goedgekeurd of afgekeurd.

Checklist:

• Stel vast of het object gestraald is (ISO 19840) of glad of verzinkt (ISO 2808), en leg dat vast in het inspectieplan.
• Controleer of de meter losse waarden opslaat, zodat u elke meting kunt toetsen aan de ondergrens van 80%.
• Bereken vooraf de ondergrens per verfsysteem (bijvoorbeeld 160 µm bij een nominale laagdikte van 200 µm) en zet die als alarmgrens in de meter.
• Leg vast hoe de ruwheidscorrectie is bepaald: op een referentieplaat met hetzelfde straalprofiel of volgens de correctiewaarden uit de norm.

Positest DFT met Positector vergelijken: welke opstelling past bij uw ondergrond?

Meet u vandaag gestraalde liggers en morgen gepoedercoat aluminium? Dan valt de keuze tussen modellen pas goed te maken als de ondergronden en meetplekken op papier staan. Voor Positest DFT met Positector 6000 vergelijken is die volgorde de kern van de werkwijze van Diktemeter – NDT Benelux: eerst de lijst met materialen, geometrie en norm, daarna pas het type meter.

Ferro, non-ferro of een combisonde

Een F-sonde werkt op staal, een N-sonde op non-ferro metalen en een FN-sonde herkent de ondergrond zelf. Wie alleen staal meet, heeft aan een combisonde weinig extra. Wie wisselt tussen staal, verzinkt staal en aluminium, voorkomt er meetfouten mee. Hoe u die keuze per ondergrond maakt, staat in laagdiktemeter ferro non-ferro kiezen.

Geïntegreerde meter of modulair systeem

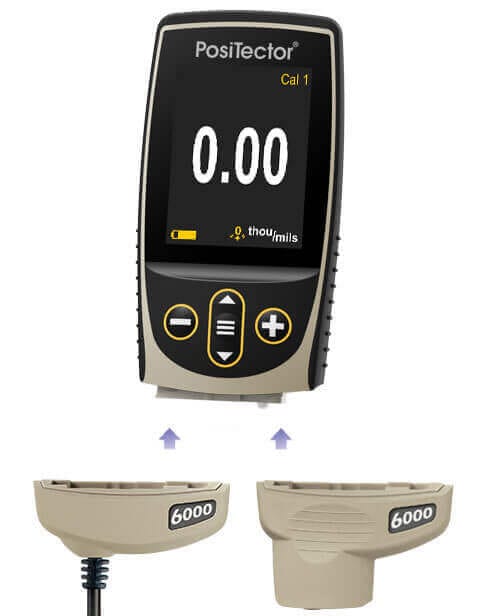

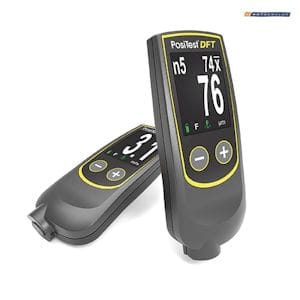

De DeFelsko PosiTest DFT Combo combineert sonde en behuizing en past bij snelle controles op vlakke, goed bereikbare delen. De DeFelsko PosiTector 6000 serie gebruikt verwisselbare sondes, zoals kabelsondes voor lastige plekken of sondes voor dikke lagen. De afweging bij Positest DFT met Positector 6000 vergelijken vanuit uw documentatieplicht staat in positest dft positector vergelijken voor uw keuringsplicht.

Anodiseerlagen, lasnaden en kleine meetvlakken

Anodiseerlagen op aluminium zijn dun en vragen een wervelstroomsonde met hoge resolutie, zoals de NAS-sonde voor de PosiTector 6000. Op lasnaden en kleine radii schiet een standaardsonde vaak tekort, zoals beschreven in laagdikte meten op lasnaden.

Meetsituatie	Ondergrond	Norm	Sondetype	Controle met ijkfolie
Verf op gestraald staal	staal, gietijzer	ISO 19840 (vanaf 40 µm nominaal)	F of FN	folie rond nominale waarde, bijv. 250 µm bij 200 tot 250 µm
Verf op glad of verzinkt staal	staal	ISO 2808 / ISO 2178	F of FN	125 of 250 µm
Poedercoating op aluminium	aluminium	ISO 2360	N of FN	50 of 125 µm
Anodiseerlaag	aluminium	ISO 2360	N met hoge resolutie (NAS)	25 µm
Staaldikte onder verf	staal met coating	geen laagdiktenorm	ultrasone transducer	referentieblok, geen folie

Stel, een kwaliteitsmedewerker bij een middelgroot staalbouw- en coatingbedrijf controleert wekelijks 30 tot 50 gestraalde onderdelen met een nominale laagdikte van rond 200 µm, plus een wisselende partij aluminium profielen. Met twee losse meters en handmatig overgeschreven waarden kost het rapport per order doorgaans enkele uren, en overschrijffouten zijn lastig te herleiden. Eén modulair systeem, een FN-sonde en opgeslagen meetreeksen per inspectievlak kan dat vaak terugbrengen tot minder dan een uur. Belangrijker nog: elke losse waarde is dan te toetsen aan de ondergrens van 160 µm.

Zo werkt de keuze in stappen:

1. Noteer alle ondergronden: staal, verzinkt, aluminium, RVS of combinaties.
2. Bepaal per object de geldende norm en de nominale laagdikte.
3. Breng de lastigste meetplek in kaart: lasnaad, kleine radius, binnenhoek of randzone.
4. Kies de sonde die al deze situaties dekt, en pas daarna de behuizing.
5. Leg vast hoeveel waarden u per inspectievlak moet opslaan en hoe het rapport eruit moet zien.

Kunt u met een verfdiktemeter ook de staaldikte onder de verf meten?

Een onderhoudsinspecteur staat voor een geverfde leiding en wil weten hoeveel staal er na jaren corrosie over is. Een laagdiktemeter helpt hier niet: die meet alleen de verf. Voor de restwanddikte hebt u een ultrasone wanddiktemeter met een modus die door de coating heen meet. Een voorbeeld is de Dakota CMX-DL, die laagdikte en wanddikte apart of tegelijk weergeeft. Diktemeter – NDT Benelux legt bij zulke vragen uit waar de meetfout zit, omdat de meting door verf compromissen vraagt: bij een beschadigde coating of zware putcorrosie kan het echosignaal wegvallen. Ook ervaren inspecteurs lopen daartegenaan, zoals het artikel waarom een gecertificeerde inspecteur toch onbetrouwbare wanddiktes meet laat zien.

Hoe kalibreert u een laagdiktemeter voor een betrouwbare inspectie?

Kalibreren en instellen zijn niet hetzelfde. Kalibratie gebeurt door de fabrikant of een laboratorium en levert een certificaat op dat de meter binnen specificatie valt. Instellen doet de inspecteur op locatie, voor dit object, deze ondergrond en deze sonde. Een geldig certificaat zegt dus niets over een nulpunt dat vanochtend op de verkeerde plaat is gezet.

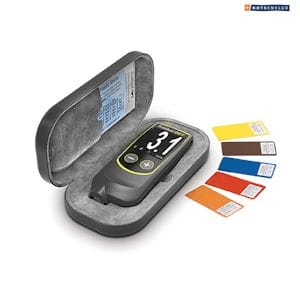

Zet het nulpunt bij voorkeur op een onbehandeld stuk van hetzelfde materiaal, met vergelijkbare kromming en dikte. Controleer daarna met een ijkfolie die dicht bij de verwachte laagdikte ligt. Een set van vijf ijkfolies van 25, 50, 125, 250 en 500 µm dekt de meeste verfsystemen. Als vuistregel kiest u een folie die de verwachte waarde insluit, niet de dunste of dikste uit de set. Op gestraald staal hoort daar de ruwheidscorrectie uit ISO 19840 bij.

Wilt u eerst zeker weten dat een meter op uw eigen objecten werkt, dan is huren een praktische tussenstap. De verhuur van Diktemeter – NDT Benelux is bedoeld voor tijdelijke inspecties en om een meetoplossing vooraf te beoordelen, en wordt aangevuld met NDO-trainingen voor diktemeters voor teams die meer moeten weten over grenswaarden en meetbeperkingen.

Checklist:

• Controleer of het kalibratiecertificaat van meter en sonde nog geldig is volgens uw kwaliteitsplan (in veel organisaties jaarlijks).
• Zet het nulpunt op onbehandeld materiaal van dezelfde soort en geometrie, niet op een willekeurige plaat.
• Verifieer met een ijkfolie rond de nominale waarde. Wijkt de meting meer af dan de opgegeven tolerantie van de meter, stel dan opnieuw in.
• Herhaal de verificatie na elke sondewissel en na elke overstap naar een andere ondergrond.

Veelgestelde vragen

Wat is het verschil tussen een verfdiktemeter, coatingdiktemeter en lakdiktemeter?

Technisch is er geen verschil: het zijn drie namen voor een laagdiktemeter voor verf en coating. Het onderscheid zit in het meetprincipe: magnetisch op staal, wervelstroom op non-ferro metalen en ultrasoon op hout of kunststof. Kies daarom op ondergrond en laagdiktebereik, niet op de productnaam.

Kan ik met één laagdiktemeter op staal en aluminium meten?

Ja, met een FN-combisonde die zelf herkent of de ondergrond ferro of non-ferro is. Dat is handig als u regelmatig wisselt tussen staal, verzinkt staal en aluminium. Meet u alleen op één ondergrond, dan volstaat een F- of N-sonde en is de meerwaarde van een combisonde beperkt.

Hoe vaak moet een laagdiktemeter gekalibreerd worden?

Laboratoriumkalibratie gebeurt in veel kwaliteitsplannen jaarlijks, maar uw eigen plan of opdrachtgever is leidend. Verificatie met ijkfolies hoort bij de start van elke inspectie en na elke sondewissel. Wijkt de controlefolie buiten de tolerantie af, dan meet u niet verder voordat de meter opnieuw is ingesteld.

Hoeveel metingen zijn nodig op gestraald staal?

ISO 19840 bepaalt het bemonsteringsplan op basis van de grootte van het inspectievlak, dus een vast aantal is er niet. Volgens de versie die Vereniging ION aanhaalt, moet het gemiddelde minstens de nominale laagdikte halen en elke meting minstens 80% daarvan. Een meter met geheugen per inspectievlak maakt die toetsing controleerbaar.

Hoe meet ik coating op hout of kunststof?

Magnetische en wervelstroommeters werken hier niet, omdat de ondergrond niet metallisch is. ISO 2808 noemt ultrasone reflectie als een van de methoden voor zulke situaties. Vraag bij meerlaagse systemen na of de meter de lagen afzonderlijk kan onderscheiden, want dat verschilt per uitvoering.

Conclusie

Wie Positest DFT vergelijkt met Positector 6000 vergelijken als verfdiktemeter, begint niet bij het apparaat. Eerst komen de ondergrond (ferro, non-ferro of beide), de norm (ISO 19840 voor gestraald staal, ISO 2808 voor glad of verzinkt staal) en de rapportageplicht per inspectievlak. Daarna volgt de sonde, en pas als laatste de behuizing. Een geïntegreerde meter volstaat voor snelle controles op vlakke delen. Een modulair systeem loont zodra u wisselt tussen ondergronden, anodiseerlagen meet of losse waarden moet toetsen aan de 80%-regel. Moet u ook weten hoeveel staal er onder de verf over is, dan hoort er een ultrasone wanddiktemeter bij.

Zet als volgende stap uw ondergronden, nominale laagdiktes en lastigste meetplekken op een rij. Twijfelt u, test dan eerst op eigen objecten via huur of een demonstratie. Het overzicht van wand- en laagdiktemeters helpt daarna bij de keuze voor de juiste configuratie.
