Transducer of sonde: zo voorkomt u meetfouten met uw diktemeter

Snelle samenvatting

De transducer, ook wel sonde of meetkop genoemd, bepaalt samen met het type diktemeter welke minimale wanddikte u kunt meten, of u corrosieputten vindt en of u door een verflaag heen kunt meten. De wanddiktemeter zelf rekent de looptijd van het geluid om naar dikte. Hoe betrouwbaar die looptijd is, hangt af van frequentie, elementtype en contactvlak van de sonde. Wat Diktemeter – NDT Benelux vaak tegenkomt: of een meter uw minimale wanddikte haalt, hangt in de praktijk af van de sonde en niet van het display. Deze transducer diktemeter uitleg komt daarom neer op één regel: kies eerst de sonde op basis van materiaal, dikte, coatingstatus en corrosiebeeld, en pas daarna het apparaat.

Belangrijkste punten

• Volgens NEN-EN-ISO 16809 (2025) berekent een ultrasone diktemeter de dikte uit de looptijd van ultrasone pulsen. De sonde bepaalt hoe zuiver die looptijd wordt gemeten.
• 5 MHz is een gangbare standaardfrequentie voor ultrasone diktemeting. Dun staal vraagt doorgaans een hogere frequentie, gietijzer en dik kunststof juist een lagere.
• Bij corrosie en putcorrosie ligt een dual-element sonde voor de hand. Voor dun staal vanaf circa 0,15 mm is een single-element sonde met delay line nodig.
• Meet u door verf zonder echo-echomodus, dan telt de verflaag mee in de gemeten wanddikte en zorgt dit voor onjuiste metingen.
• Controleer na elke sondewissel de meting op een stappenplaat van hetzelfde materiaal.

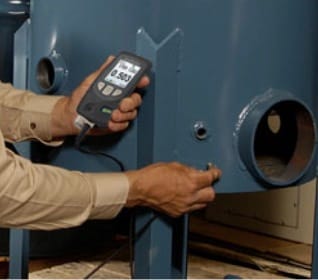

Meet uw wanddiktemeter fout door de verkeerde sonde?

Twee inspecteurs meten op dezelfde plek aan dezelfde buisleiding, met hetzelfde type wanddiktemeter. De een leest 3,1 mm af, de ander 3,6 mm. Het apparaat is niet het probleem. De tweede inspecteur meet in de standaardmodus door een verflaag van enkele honderden micrometer. Geluid gaat in verf ongeveer half zo snel als in staal, dus de meter telt die laag doorgaans ongeveer dubbel mee als extra staal.

Dit soort verschillen komt vaak voort uit de manier waarop meters worden gekocht. Technische inkopers vergelijken display, geheugen en prijs. De sonde wordt gezien als standaardaccessoire in de koffer. Dat gaat goed zolang het object past bij die standaardsonde. Het gaat mis bij dun plaatwerk, kleine buisdiameters, gietijzer, dik kunststof of objecten met corrosieputten.

Neem een technische inkoper bij een metaalbewerkingsbedrijf die een ultrasone diktemeter aanschaft om plaat van 0,5 tot 1 mm te controleren. Met de meegeleverde dual-element sonde van 5 MHz geeft de meter onder ongeveer 1 mm instabiele waarden of helemaal geen meting. De meter is niet defect: het meetbereik van die sonde loopt gewoon niet zo laag. Voor dit werk is een andere sonde en vaak ook een ander apparaat nodig. Waar de ondergrens voor ultrasoon meten aan staal van 0,15 mm ligt leest u in een apart artikel.

Praktisch toepassen:

• Noteer voor elk meetobject de kleinste wanddikte die u moet kunnen afkeuren, niet alleen de nominale dikte.
• Vraag bij elke offerte het meetbereik van de meegeleverde sonde in staal, en dus niet het bereik van het apparaat.
• Leg vast of het object gecoat is en hoe dik de coating ongeveer is.
• Geef aan of u algemene wanddikte of lokale corrosieputten moet vinden.

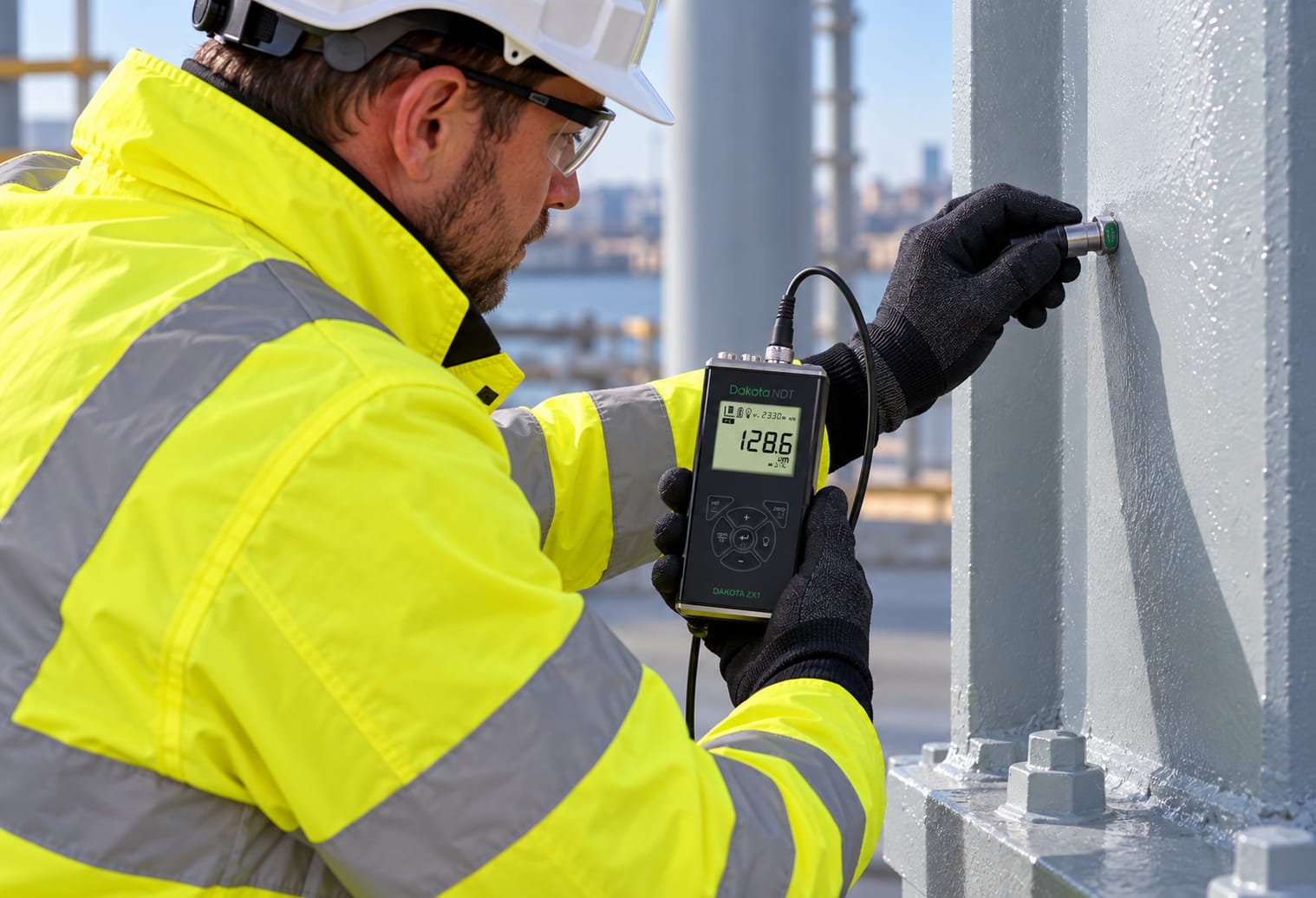

Hoe beïnvloedt de transducer van een ultrasone diktemeter de meetwaarde?

Een transducer is het element in de sonde dat een elektrische puls omzet in een geluidsgolf en de terugkerende echo weer omzet in een elektrisch signaal. Er bestaan twee hoofdtypen: piëzo-elektrische en EMAT-transducers. Beide sturen geluid het materiaal in wanneer ze worden aangestuurd. In de industriële wanddiktemeting werkt u vrijwel altijd met piëzo-elektrische sondes en contactmiddel. EMAT meet zonder koppelmiddel, maar is een specialistische en duurdere techniek.

De Europese norm NEN-EN-ISO 16809 (2025) beschrijft diktemeting via contact- of onderdompelingstechniek op basis van de looptijd van ultrasone pulsen. Die looptijd is maar zo goed als de echo waarop de meter hem meet. En die echo wordt gevormd door de sonde.

Frequentie en elementtype

Een hogere frequentie geeft een kortere puls en daarmee een beter oplossend vermogen in dun materiaal. Het nadeel is dat hoge frequenties sneller verzwakken in grofkorrelige of dempende materialen zoals gietijzer en veel kunststoffen. Een lagere frequentie dringt dieper door, maar kan dun materiaal niet scheiden van de beginpuls.

Ook het elementtype maakt verschil. Een dual-element sonde heeft een zendend en een ontvangend element, die onder een kleine hoek naar elkaar staan. Daardoor pikt hij de ondiepste reflectie op, bijvoorbeeld de bodem van een corrosieput. Een single-element sonde zendt en ontvangt met hetzelfde element en is geschikter voor gladde, evenwijdige vlakken en voor dun materiaal. Hoe de bundel een put wel of niet raakt, leest u in welke ultrasone sonde putcorrosie detecteert die u niet ziet.

Contactvlak, radius en de norm voor prestatie

Een groot contactvlak ligt stabiel op vlakke plaat, maar kantelt op een buis met een kleine diameter. Op kleine radii werkt een sonde met een kleine diameter of een V-vormige slijtzool beter. De tabel hieronder geeft indicatieve waarden. De precieze grenzen verschillen per apparaat, sonde en materiaal, dus controleer altijd de specificatie van de leverancier.

Sondetype	Typische frequentie	Indicatieve minimale dikte in staal	Door coating meten	Geschikt voor
Dual-element, standaard	5 MHz	doorgaans rond 1 tot 1,2 mm	alleen met echo-echomodus	corrosie, putcorrosie
Dual-element, klein contactvlak	7,5 tot 10 MHz	doorgaans rond 0,6 tot 1 mm	beperkt	buis met kleine diameter
Single-element met vertragingslijn	10 tot 20 MHz	vanaf circa 0,15 mm	nee	dun plaatwerk, folie
Dual-element in echo-echomodus	3,5 tot 5 MHz	doorgaans rond 2 tot 3 mm	ja, coating wordt uitgesloten	gecoat staal in onderhoud
Laagfrequent	1 tot 2,25 MHz	doorgaans rond 3 tot 5 mm	nee	gietijzer, dik kunststof

De norm NEN-EN 15317 (2013) beschrijft hoe u de prestaties van pulse-echo diktemeters beoordeelt. Dat geldt voor apparaten met digitale uitlezing én voor apparaten met een grafische A-scan, met single- of dual-element sondes. U beoordeelt dus altijd de combinatie van meter en sonde, niet het apparaat alleen.

Transducer diktemeter uitleg: hoe kiest u stap voor stap de juiste sonde?

Kies de sonde op basis van het meetprobleem en niet op basis van de catalogus. Deze zes stappen passen in elk inspectieplan.

Stap 1: Leg materiaal, minimale dikte en coatingstatus vast

Noteer het materiaal (koolstofstaal, RVS, aluminium, gietijzer of kunststof), de kleinste dikte die u moet afkeuren en of er een verflaag op zit. Zonder die drie gegevens kunt u geen sonde kiezen. Bij objecten van verschillende materialen heeft u vaak meer dan één sonde nodig. Zie ook waarom één sonde voor staal en kunststof niet volstaat.

Stap 2: Kies het elementtype bij het meetdoel

Moet u corrosie of corrosieputten vinden, kies dan een dual-element sonde. Meet u restdikte op gladde, dunne plaat, kies dan een single-element sonde met dely line. Kunt u de coating niet verwijderen, dan heeft u een apparaat en sonde nodig die echo-echo ondersteunen.

Stap 3: Stem frequentie en contactvlak af op dikte en geometrie

Dunner materiaal vraagt een hogere frequentie, dempend materiaal een lagere. Controleer ook of het contactvlak stabiel ligt op de kleinste radius die u tegenkomt. Blijft de meetwaarde verspringen als u de sonde licht kantelt, dan is het contactvlak te groot.

Stap 4: Kalibreer de combinatie van meter en sonde op een referentie

Stel de geluidssnelheid in en doe een nulpuntcorrectie voor de specifieke sonde. Controleer daarna op bekende diktes, bijvoorbeeld met een stappenplaat van 2 tot 20 mm in C-staal, RVS of aluminium. Een referentie van ander materiaal dan uw object geeft een systematische fout.

Stap 5: Proefmeet op uw eigen objecten

Meet op een representatief stuk, met coating, corrosie en de echte radius. Diktemeter – NDT Benelux verhuurt NDO-meetapparatuur, zodat u een combinatie van meter en sonde eerst op uw eigen objecten kunt testen. Dat helpt vooral als het nog niet duidelijk is welke sonde u nodig heeft.

Stap 6: Leg sondegegevens vast in uw meetrapport

Noteer type sonde, frequentie, meetmodus en referentieblok bij elke meetreeks. Zo kunt u metingen over meerdere jaren vergelijken. Een verschil van enkele tienden van een millimeter is dan te herleiden tot corrosie en niet tot een andere sonde.

Praktisch toepassen:

• Materiaal gemengd? Plan per materiaalsoort een eigen sonde en een eigen kalibratie.
• Minimale dikte onder circa 1 mm? Vraag specifiek naar een sonde met delay line of hoge frequentie.
• Coating mag blijven zitten? Eis echo-echo en controleer die op een gecoat referentiestuk.
• Wijkt de proefmeting meer dan de toegestane tolerantie af van de referentie? Dan niet kopen maar opnieuw beoordelen.

Hoe test u een sonde vóór aanschaf op uw eigen objecten?

Wat zegt een datasheet over uw leidingbocht met verflaag en corrosie? Weinig. Het meetbereik op een datasheet is doorgaans bepaald op vlak, glad en ongecoat referentiemateriaal. Op uw object werken ruwheid, kromming en coating allemaal tegen u.

Een onderhoudsinspecteur die een meetronde moet doen aan tientallen leidingstukken kan dit vooraf nabootsen. Kies drie tot vijf proefstukken: de dunste plek, de kleinste radius, een gecoat deel en een deel met zichtbare corrosie. Meet elk stuk een aantal keer met de sonde onder verschillende hoeken. Liggen de herhaalde metingen binnen enkele honderdsten tot een tiende millimeter van elkaar, dan is de koppeling stabiel. Grotere spreiding wijst doorgaans op een te groot contactvlak, te weinig contactmiddel of een sonde die niet bij het materiaal past.

Bij twijfel over putcorrosie geeft een meter met A-beeld (grafische weergave) extra zekerheid. Daarop ziet u of de meter de echte bodemecho meet of een tussenreflectie. Wie zo test, koopt een combinatie die op het eigen werk bewezen is en niet alleen op papier.

Welke fouten met sondes leiden tot onbetrouwbare wanddiktes?

Niet elke foute meting komt door een slechte meter. In de praktijk gaat het meestal om een handvol terugkerende fouten:

1. Sonde wisselen zonder nieuwe nulpuntcorrectie. Elke sonde heeft een eigen vertraging. Wie dat overslaat, meet met een vaste afwijking.
2. Een versleten slijtzool blijven gebruiken. Een hol gesleten contactvlak geeft een wisselende koppeling en verspringende waarden.
3. Door verf meten in de standaardmodus. De verflaag telt dan mee als staal, zoals in het voorbeeld van 3,1 tegenover 3,6 mm.
4. Een 5 MHz-sonde gebruiken op gietijzer of dik kunststof. De echo verzwakt te sterk en de meter valt terug op ruis of een tussenreflectie.
5. Ervan uitgaan dat een certificaat de sondekeuze dekt. Volgens NEN-EN-ISO 9712 (2022) wordt NDO-personeel gekwalificeerd per methode, waaronder ultrasoon onderzoek. Voor drukapparatuur onder PED 2014/68/EU categorie III en hoger is certificering door een geaccrediteerde instelling verplicht, zo meldt DNV Nederland. Een certificaat bewijst bekwaamheid in de methode, maar kiest niet per object de juiste sonde.

Vooral het laatste punt wordt onderschat. Een gecertificeerde inspecteur met een sonde die niet past, levert een correct uitgevoerde maar onbetrouwbare meting op. Kennis van sondes hoort daarom bij de interne opleiding, ook als de certificering al geregeld is. Voor teams die dat willen borgen zijn er NDT/NDO-trainingen voor wand- en laagdiktemeters.

Praktisch toepassen:

• Controleer de slijtzool van elke sonde bij de start van een meetronde.
• Voer na elke sondewissel een nulpuntcorrectie en een controle op de referentie uit.
• Maak een sondematrix: per object het sondetype, de frequentie en de meetmodus.
• Laat nieuwe inspecteurs een proefmeting doen op gecoat en gecorrodeerd materiaal voordat ze zelfstandig rapporteren.

Veelgestelde vragen

Wat is het verschil tussen een transducer en een sonde?

Transducer en sonde worden in de praktijk door elkaar gebruikt. Strikt genomen is de transducer het piëzo-elektrische element en de sonde de complete meetkop met behuizing, slijtzool en kabel. Voor uw aankoop telt de sonde als geheel, want contactvlak en vertragingslijn beïnvloeden het meetbereik net zo goed als het element.

Welke frequentie heeft een sonde voor wanddiktemeting op staal?

Staal wordt meestal gemeten met een dual-element sonde van 5 MHz. Voor dun staal onder ongeveer 1 mm is doorgaans 10 MHz of hoger nodig, vaak met een vertragingslijn. Voor gietijzer en dik kunststof ligt een frequentie tussen 1 en 2,25 MHz meer voor de hand.

Kan ik met één sonde corrosie en dun materiaal meten?

Eén sonde dekt dat zelden allebei goed. Een dual-element sonde vindt corrosieputten beter, maar haalt doorgaans niet de laagste diktes. Een single-element sonde met delay line meet dun materiaal, maar is minder gevoelig voor putten. Werkt u met beide soorten objecten, reken dan op twee sondes.

Hoe controleer ik of mijn sonde nog goed meet?

Een referentiecontrole op een stappenplaat van hetzelfde materiaal is de snelste toets. Meet ten minste twee diktes die boven en onder uw meetbereik liggen. Wijkt de waarde meer af dan de tolerantie in uw kwaliteitsplan, controleer dan eerst de slijtzool en de nulpuntcorrectie voordat u de meter verdenkt.

Hoe helpt Diktemeter – NDT Benelux bij de keuze van een sonde?

Het advies begint bij minimale meetdikte, materiaalsoort, coatingstatus en corrosiebeeld, en pas daarna volgt het apparaat. U kunt NDO-meetapparatuur huren om een combinatie van meter en sonde op uw eigen objecten te testen. Daarnaast zijn er trainingen voor inspecteurs die sondes en meetbeperkingen goed moeten leren inschatten.

Conclusie

De meetwaarde op het display is zo betrouwbaar als de sonde die haar oplevert. Frequentie, elementtype en contactvlak bepalen samen of u uw minimale wanddikte haalt, corrosieputten vindt en de coating buiten de meting houdt. Wie een ultrasone diktemeter kiest op basis van het apparaat alleen, koopt een onzekerheid mee.

De praktische transducer diktemeter uitleg past in drie stappen. Leg eerst per object materiaal, minimale dikte en coatingstatus vast. Kies daarna het sondetype met de indicatieve tabel als startpunt. Test de combinatie vervolgens op uw eigen objecten en een referentie van hetzelfde materiaal. Zo werkt ook de adviesaanpak van Diktemeter – NDT Benelux, waar huren en proefmeten vóór aanschaf een vast onderdeel van zijn. Een overzicht van wanddiktemeters en passende sondes helpt bij de volgende stap.
