Wanddikte meten vanaf 0,15 mm: wanneer is een standaard diktemeter niet voldoende?

Wanddikte meten vanaf 0,15 mm: wanneer is een standaard diktemeter niet voldoende? Zodra de dunste wand die u moet beoordelen onder ongeveer 1 mm staal zakt, en zeker onder 0,5 mm. Een standaard ultrasone diktemeter voor corrosie werkt met een dubbele sonde en haalt die grens doorgaans niet betrouwbaar. Voor dun materiaal heeft u een precisiemeter nodig met een enkelvoudige sonde met vertragingslijn, bij voorkeur met echo-echo-modus. Of 0,15 mm op uw eigen object haalbaar is, hangt daarna af van materiaal, coating, oppervlak en kromming.

Wanddikte meten vanaf 0,15 mm: wanneer is een standaard diktemeter niet voldoende?

Het probleem zit zelden in de nominale wanddikte. Het zit in de minimale toelaatbare wanddikte. Neem een buis van 1,5 mm die tot 0,6 mm mag afnemen: de meting die over afkeur of vrijgave beslist, valt precies in het gebied waar een standaard corrosiemeter onbetrouwbaar wordt. Een meter is pas geschikt als hij de dunste waarde die u moet kunnen afkeuren betrouwbaar meet, niet de nominale dikte. Vijf signalen laten zien dat u die grens raakt.

1. De minimale toelaatbare wanddikte ligt onder ongeveer 1 mm

Ultrasone contactmetingen met een gewone sonde zijn volgens een technisch overzichtsartikel op NDT.net over het algemeen bruikbaar zolang metaal niet dunner wordt dan ongeveer 0,5 mm en de vereiste nauwkeurigheid niet scherper is dan 0,025 mm. Een corrosiemeter met dubbele sonde heeft daarnaast een dode zone vlak onder het oppervlak. Waarom die grens er altijd is, leest u in waarom een ultrasone wanddiktemeter niet vanaf 0 mm kan meten.

2. Het dunne materiaal is geverfd en de verf moet blijven zitten

In de gewone puls-echo-modus telt een verflaag mee in de uitlezing, en meestal zwaarder dan zijn werkelijke dikte, omdat geluid trager door verf gaat dan door staal. Op 3 mm staal is dat vervelend, op 0,4 mm kan het de hele meting onbruikbaar maken. Hoe groot die afwijking wordt, staat in het artikel over de meetfout bij wanddikte meten door verf op staal.

3. Er zit putcorrosie of een ruwe achterwand

De echo-echo-modus, die coating uitschakelt en de beste resolutie op dun materiaal geeft, werkt alleen bij schone, meervoudige achterwandecho’s. Volgens hetzelfde NDT.net-artikel beperkt dat de methode tot materialen met lage demping, zoals fijnkorrelige metalen. Corrosieputten verstrooien het geluid, waardoor de meter geen waarde of een te gunstige waarde toont. Hoe u daarmee omgaat, beschrijft de uitgebreide uitleg over corrosie-inspectie door verflagen en het meten van putcorrosie.

4. Het meetvlak is klein of sterk gekromd

Dunwandige onderdelen zijn vaak ook klein: instrumentbuizen, dunne flenzen, gestanste delen. Hoe kleiner de radius, hoe kleiner de sonde moet zijn om stabiel contact te maken. Een standaard corrosiesonde met een contactvlak van ruim een centimeter wiebelt op een buis met een kleine diameter en geeft dan spreiding in plaats van een meting.

5. De tolerantie ligt in honderdsten van een millimeter

Moet u 0,25 mm van 0,20 mm onderscheiden, dan is een resolutie van 0,01 mm het minimum en vaak 0,001 mm gewenst. Bij aluminium, titanium of kunststof komt daar een eigen geluidssnelheid bij. Een meter die op staal goed kalibreert, wijkt op een ander materiaal af zolang u niet op een referentie van datzelfde materiaal kalibreert.

Welke meetmethoden bestaan er voor wanden onder 1 mm?

De internationale basis is in 2025 herzien. NEN-EN-ISO 16809:2025 beschrijft ultrasone diktebepaling van metalen en niet-metalen met zowel de contacttechniek als de immersietechniek. De editie uit 2019 beperkte zich nog tot directe contactmetingen. Voor dun materiaal is die uitbreiding relevant, omdat juist sondes met vertragingslijn en immersie de dunste wanden bereiken.

De Amerikaanse praktijkrichtlijn ASTM E797/E797M-21 legt het criterium helder neer: de methode is alleen bruikbaar als achterwandreflecties verkregen en van elkaar onderscheiden kunnen worden. Bij een wand van 0,15 mm liggen die echo’s extreem dicht op elkaar. Daarom bepaalt de combinatie van frequentie en sonde de ondergrens, niet het display van de meter.

Methode	Typische ondergrens in staal	Meten door coating	Beperking
Corrosiemeter met dubbele sonde	Doorgaans rond 0,5 tot 1 mm, afhankelijk van sonde	Alleen met echo-echo-functie	Dode zone, minder geschikt voor dunne wanden
Precisiemeter met sonde met vertragingslijn	Vanaf ongeveer 0,075 tot 0,15 mm, afhankelijk van frequentie	In echo-echo-modus, bij goede hechting	Maximaal bereik beperkt door lengte vertragingslijn
Immersietechniek	Zeer dun, laboratoriumopstelling	Ja	Niet praktisch voor inspectie in het veld
Micrometer of schuifmaat	Geen ultrasone ondergrens	Meet coating mee	Beide zijden moeten bereikbaar zijn

De ondergrens van sondes met vertragingslijn komt uit het NDT.net-artikel, dat een bereik noemt van ongeveer 0,075 mm tot 12,5 mm, afhankelijk van frequentie en lengte van de vertragingslijn.

Hoe kiest u een meter en sonde voor dunwandig staal?

Begin bij de dunste waarde die u moet kunnen afkeuren, niet bij het nominale materiaal. Ligt die onder ongeveer 1 mm, dan is een precisiemeter met enkelvoudige sonde met vertragingslijn het vertrekpunt. Ligt hij daarboven en is de achterwand gecorrodeerd, dan blijft een corrosiemeter met dubbele sonde vaak de betere keuze, omdat die beter omgaat met ruwe achterwanden.

Vraag de leverancier om de minimale meetdikte per combinatie van materiaal, sonde en coatingstatus. Een getal als vanaf 0,15 mm in een datasheet geldt doorgaans voor glad, ongecoat staal op kamertemperatuur. Op geverfd, gekromd of gecorrodeerd materiaal ligt de praktische grens hoger. Een vergelijking van wat drie gangbare meters op dit punt halen, staat in Dakota ZX-3, PZX1 en PMX: de minimale meetbare wanddikte.

Reken ook met de kosten na aanschaf. Een vertragingslijn slijt bij gebruik en is in de praktijk een verbruiksartikel. Veel inspectieafdelingen houden twee instrumenten aan: een corrosiemeter voor het gewone werk en een precisiemeter voor dun materiaal. Voor een eenmalig project of een nieuw product is een proefmeting met een huurmeter vaak verstandiger dan direct een tweede meter kopen.

De beslissende stap is een proefmeting op uw eigen object, op de dunste, geverfde en meest gecorrodeerde plek. Leg die uitkomst naast een micrometermeting op een doorgezaagd monster. Pas dan weet u wat de meter in uw situatie werkelijk haalt.

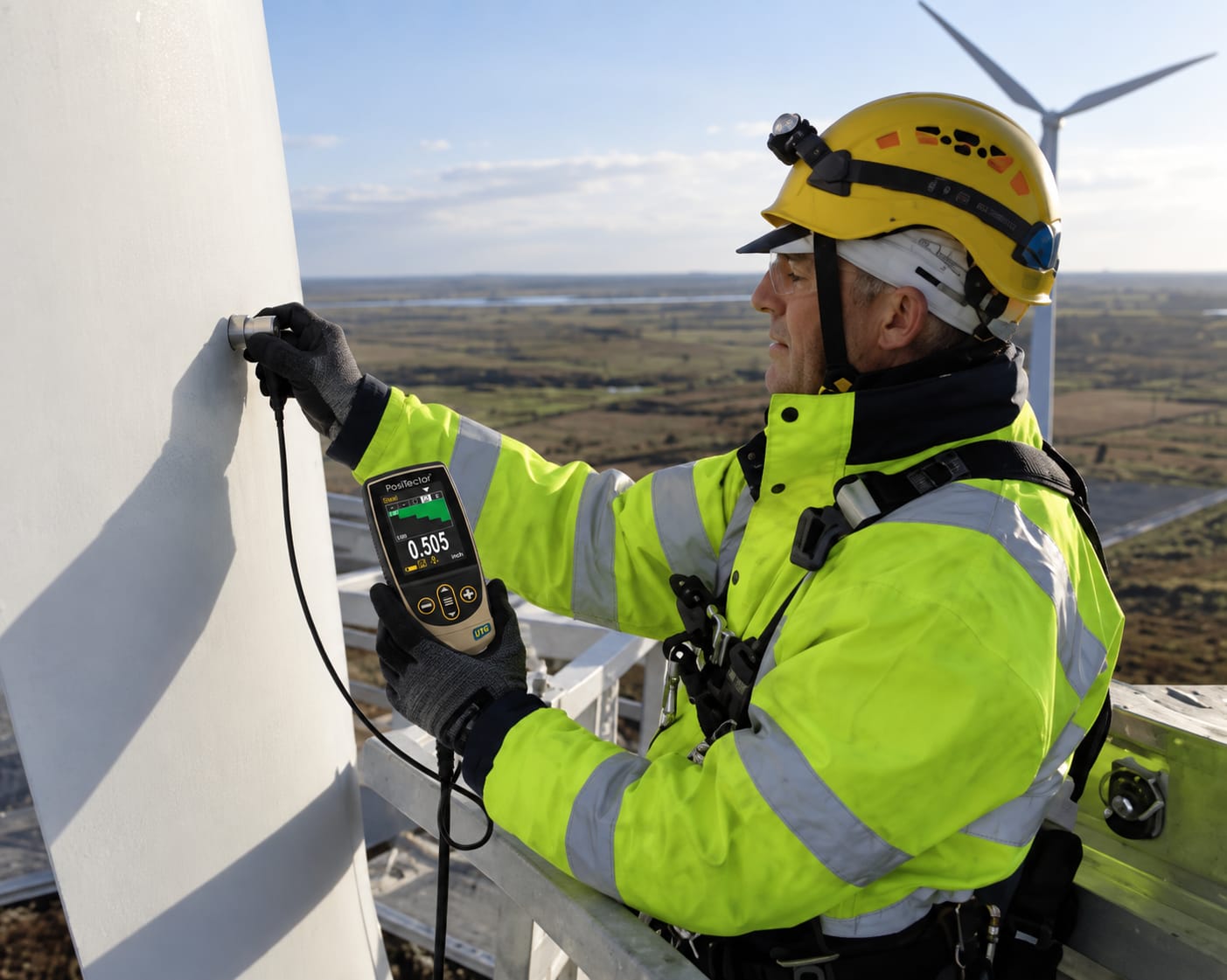

Welke checklist hanteert u bij inspectie van dunne wanden?

Checklist voor wanddiktemeting op dun materiaal:

• Minimale toelaatbare wanddikte vastgelegd: de meter moet die waarde met marge kunnen meten, anders is elke vrijgave aanvechtbaar.
• Materiaal en geluidssnelheid bekend: staal, aluminium en kunststof vragen elk een eigen kalibratie.
• Kalibratie op een referentie dicht bij de minimale dikte: een tweepuntskalibratie met een dun en een dikker referentieblok voorkomt afwijkingen aan de onderkant van het bereik.
• Coatingstatus genoteerd: vermeld in het rapport of door verf is gemeten en in welke modus.
• Sonde afgestemd op radius en meetvlak: een te grote sonde geeft spreiding op kleine buizen.
• Proefmeting op een eigen monster: vergelijk minstens één keer met een micrometer op een doorgezaagd stuk.
• Gekwalificeerd personeel: NEN-EN-ISO 9712:2022 stelt eisen aan kwalificatie en certificatie van NDO-personeel; voor drukapparatuur vanaf PED-categorie III is die certificering volgens DNV verplicht.
• Keuringsplicht gecontroleerd: voor drukapparatuur in categorie II tot en met IV is volgens de NVKL toezicht door een onafhankelijke keuringsinstantie verplicht.

Welke fouten leiden tot onbetrouwbare metingen op dun materiaal?

De gevaarlijkste fout is een te hoge waarde die er geloofwaardig uitziet. Een meter die onder zijn bereik meet, kan de tweede achterwandecho oppakken en zo ongeveer het dubbele van de werkelijke dikte tonen. Een wand van 0,4 mm verschijnt dan als 0,8 mm, net boven de afkeurgrens. Wie alleen naar het getal kijkt, keurt zo een onderdeel goed dat al te dun is. Een meter met A-scan of golfvormweergave maakt dit zichtbaar.

Een tweede fout is kalibreren op een dik referentieblok en daarna dun materiaal meten. Kleine afwijkingen in nulpunt en vertragingslijn wegen op 0,2 mm veel zwaarder dan op 10 mm. Kalibreer daarom op een referentie in de buurt van de dunste verwachte waarde.

Derde fout: de echo-echo-modus inzetten op een gecorrodeerde achterwand en een lege uitlezing interpreteren als meetprobleem in plaats van als signaal. Geen echo kan juist betekenen dat daar corrosieputten zitten. Markeer zo’n plek en beoordeel hem met een andere sonde of methode.

Tot slot onderschatten teams vaak de koppeling. Te weinig koppelmiddel of een gekantelde sonde geeft op dun materiaal sneller een verkeerde echo dan op dikke wanden. Dat vraagt instructie en oefening, en niet alleen een betere meter.

Veelgestelde vragen

Kun je wanddikte meten met je telefoon?

Nee, een telefoon meet geen wanddikte. Meet-apps gebruiken camera of LiDAR en bepalen afstanden in de ruimte, niet de dikte van materiaal. Daarvoor heeft u een ultrasone diktemeter met een sonde en koppelmiddel nodig.

Hoe meet ik wanddikte zonder schuifmaat of micrometer?

Ultrasoon meten werkt vanaf één zijde. Dat is de reden om het te gebruiken bij gesloten buizen, tanks en profielen waar u de binnenkant niet bereikt. Een micrometer blijft wel nuttig als controle op een doorgezaagd monster.

Kan een ultrasone diktemeter door verf heen 0,15 mm staal meten?

Soms, met echo-echo-modus en goed hechtende verf. Bij een dikke, losse of meerlaagse coating of een ruwe achterwand verdwijnen de meervoudige echo’s en ligt de praktische grens hoger. Test het op een geverfd monster van uw eigen product.

Werkt een sonde met vertragingslijn ook op dik materiaal?

Beperkt. Het maximale bereik hangt af van de lengte van de vertragingslijn en ligt doorgaans rond enkele millimeters tot ongeveer 12,5 mm. Voor dikkere wanden heeft u een andere sonde of een tweede meter nodig.

Wie mag wanddiktemetingen aan drukapparatuur uitvoeren?

Dat hangt af van de PED-categorie. Vanaf categorie III moeten NDO-specialisten gecertificeerd zijn door een geaccrediteerde instelling. Leg dat vast voordat u een inspectie intern of extern uitbesteedt.

Waar begint u met een meetvraag onder 1 mm?

Leg eerst de minimale toelaatbare wanddikte, het materiaal en de coatingstatus vast. Laat daarna met een proefmeting op uw eigen object aantonen dat een meter die waarde haalt. Een datasheet alleen is daarvoor niet genoeg.

Diktemeter – NDT Benelux levert onder meer Dakota-wanddiktemeters voor dun materiaal vanaf circa 0,15 mm in staal en adviseert over sonde, coating en corrosieputten. Wilt u eerst bewijzen dat een meter op uw onderdelen werkt, vraag dan een huurmeter of proefmeting aan en bespreek uw meetvraag met Diktemeter – NDT Benelux.

Conclusie

Bij Wanddikte meten vanaf 0,15 mm: wanneer is een standaard diktemeter niet voldoende? is een wanddiktemeting onder 1 mm alleen betrouwbaar als meter, sonde en object goed op elkaar zijn afgestemd. Kijk daarom niet uitsluitend naar het opgegeven meetbereik, maar vooral naar de praktische ondergrens op uw materiaal, geometrie, coating en oppervlakteruwheid.

Voor dun staal, RVS, aluminium en kunststof zijn compacte ultrasone diktemeters met een geschikte hoogfrequente sonde vaak de beste keuze. Bij zeer dun materiaal, kleine diameters, putcorrosie of gelamineerde opbouw is een proefmeting essentieel voordat u meetapparatuur aanschaft of inspectieresultaten gebruikt voor onderhoudsbeslissingen.

Veelgestelde vragen

Kan ik een standaard ultrasone diktemeter gebruiken voor plaat van 0,5 mm?

Soms, maar niet vanzelfsprekend. Een standaardmeter met een algemene dubbelelementsonde heeft vaak onvoldoende resolutie of een te hoge dode zone. Voor 0,5 mm is meestal een meter met een geschikte enkelkristal- of vertragingslijnsonde nodig.

Meet een ultrasone diktemeter ook door verf of coating heen?

Dat kan met de juiste meter en sonde. De coating moet dan afzonderlijk worden ingesteld of door de meter worden gecompenseerd. Bij dunne wanden kan een fout in de coatingcorrectie relatief veel invloed hebben op de gemeten wanddikte.

Wat is nauwkeuriger: een micrometer of ultrasone wanddiktemeter?

Een micrometer is meestal nauwkeuriger wanneer beide zijden van het materiaal bereikbaar zijn. Een ultrasone meter is vooral geschikt wanneer u slechts aan één zijde kunt meten, bijvoorbeeld bij tanks, leidingen, apparaten en gemonteerde constructies.

Kan ik op roest, corrosie of een ruw oppervlak meten?

Ja, maar met beperkingen. Losse roest, vuil en dikke corrosieproducten moeten eerst worden verwijderd. Een ruw oppervlak kan de koppeling en het ultrasone signaal verstoren. Meet daarom meerdere punten en beoordeel afwijkende waarden zorgvuldig.

Hoe vaak moet een ultrasone diktemeter worden gecontroleerd?

Controleer de meter vóór gebruik op een referentieblok met bekende dikte. Bij kritische inspecties is daarnaast periodieke kalibratie volgens de procedure van uw organisatie, opdrachtgever of kwaliteitssysteem nodig.

Welke gegevens moet ik aanleveren voor advies over een geschikte diktemeter?

Vermeld minimaal:

• materiaalsoort;
• minimale en maximale wanddikte;
• bereikbaarheid van het meetvlak;
• diameter bij buizen;
• aanwezige coating of bekleding;
• conditie van het oppervlak;
• gewenste nauwkeurigheid;
• toepassing, bijvoorbeeld productiecontrole, corrosiebewaking of inspectie van drukapparatuur.
