Een diktemeter testen voor aanschaf? Vlakke plaat volstaat niet

Een diktemeter testen voor aanschaf doet u op uw eigen onderdelen, niet op het vlakke proefblok van de leverancier. Laat minimaal vijf proefmetingen uitvoeren. Meet op de dunste wand die u moet beoordelen en kalibreer op uw eigen materiaal met een bekende dikte. Meet daarna door de aanwezige verflaag, op een stuk met corrosie of corrosieputten en op de kleinste buisdiameter of radius. Herhaal elke meting een aantal keren, bij voorkeur met twee personen. Pas als de meter op al die punten stabiele én controleerbare waarden geeft, weet u dat de investering past bij uw meetvraag.

Werkt een ultrasone wanddiktemeter wel op mijn eigen onderdelen?

Een datasheet laat zien wat een meter kan onder ideale omstandigheden: vlak en glad staal, een passende transducer en een verse kalibratie. In de praktijk ziet het er meestal anders uit. Denk aan een leiding met een uitwendige verflaag van een paar honderd micrometer, inwendige corrosie en een minimaal toegestane wanddikte van enkele millimeters.

Het meetprincipe verklaart waarom dat verschil telt. ISO 16809:2025 beschrijft ultrasone diktebepaling op basis van de looptijd van een geluidsgolf door het materiaal. Alles wat die looptijd of de terugkerende echo beïnvloedt, verandert ook de uitkomst: een andere geluidssnelheid, een coatinglaag, een ruwe of aangetaste achterwand of een gebogen contactvlak.

Hier zit de misvatting achter de meeste miskopen: een stabiele waarde op het display betekent nog niet dat die waarde klopt. Dicht bij de ondergrens van het meetbereik kan een meter een tweede echo oppakken. Hij toont dan een dikte die grofweg het dubbele is van de werkelijke dikte, en die waarde staat net zo rustig op het scherm als een correcte meting. Op een vlak proefblok van 10 mm ziet u dat nooit gebeuren.

Voor een inkoper gaat het risico daarom verder dan de aanschafprijs. Meet een meter te dik, dan blijft een aangetaste leiding te lang in bedrijf. Meet hij te dun, dan volgen onnodige vervanging of stilstand. Een diktemeter testen voor aanschaf is daarom geen formaliteit, maar een vorm van risicobeheersing. Twijfelt u nog of kopen wel de juiste route is? Lees dan eerst de afweging in ultrasone wanddiktemeter huren of kopen voor metaal, kunststof en dun materiaal.

Welke proefmetingen horen bij een diktemeter testen voor aanschaf?

Een volwaardige proef bestaat uit vijf metingen op materiaal dat representatief is voor uw inspecties. Een goede demonstratie gaat verder dan de meter alleen. U krijgt advies over de juiste sonde of transducer, een eerlijke toelichting op de meetfout en de beperkingen van de methode, en waar nodig de mogelijkheid om de meter eerst te huren en op locatie te gebruiken.

Proefmeting 1: de dunste wand die u moet beoordelen

Laat meten op een stuk met de kleinste dikte die in uw inspectie voorkomt, niet op de nominale dikte. Standaard tweekoppige transducers meten in staal doorgaans vanaf ongeveer 1 mm. Daaronder heeft u een meter met een speciale sonde nodig, die bij dun staal vanaf circa 0,15 mm kan beginnen. Waar die ondergrens vandaan komt, leest u in waarom een ultrasone wanddiktemeter niet vanaf 0 mm kan meten. Let bij deze proef vooral op verdubbelde waarden.

Proefmeting 2: kalibratie op uw eigen materiaal

Elke meter rekent met een geluidssnelheid. Voor staal ligt die rond de 5.900 m/s, maar aluminium, gietijzer en kunststof wijken sterk af. Bij gietijzer en kunststof verschilt de waarde bovendien per soort. Laat de meter daarom kalibreren op een stuk van uw materiaal waarvan de dikte met een micrometer is vastgesteld. Vraag daarna een meting op een tweede stuk met een andere bekende dikte. Klopt die ook, dan is de kalibratie bruikbaar over uw hele bereik.

Proefmeting 3: meten door de verflaag

Mag de coating niet worden verwijderd? Laat dan op dezelfde plek meten met en zonder verflaag, bijvoorbeeld op een plek waar de laag lokaal al ontbreekt. In de gewone puls-echomodus telt de coating mee als extra staal. Omdat geluid trager door verf gaat, is de fout groter dan de laagdikte zelf. Praktijkervaring wijst op een afwijking van grofweg twee tot drie keer de laagdikte. Meters met een echo-echomodus houden de coating grotendeels buiten de meting, maar alleen als de laag goed hecht. Of u beter de coating verwijdert of erdoorheen meet, blijkt uit precies deze proef.

Proefmeting 4: corrosie en corrosieputten

Inwendige corrosie geeft een ruwe, onregelmatige achterwand die de echo verzwakt. Laat meten op een afgekeurd onderdeel met bekende aantasting, of op een referentieblok met geboorde gaten met een vlakke bodem. Controleer of de meter tijdens het scannen de minimale waarde vasthoudt. Ga ook na of u een grafische weergave (A-scan) nodig heeft om een corrosieput te onderscheiden van een vlakke achterwand. Kleine corrosieputten worden met een grote transducer makkelijk gemist. Lees daarom ook hoe u fouten bij putcorrosie voorkomt.

Proefmeting 5: kromming, temperatuur en herhaalbaarheid

Meet op de kleinste buisdiameter of radius in uw installatie. Speelt temperatuur een rol, meet dan ook op een warm oppervlak met een geschikte hogetemperatuursonde en een passend contactmiddel. Laat tot slot twee mensen tien keer op hetzelfde punt meten. De spreiding tussen hun waarden zegt meer over de bruikbaarheid in uw team dan de resolutie op de datasheet.

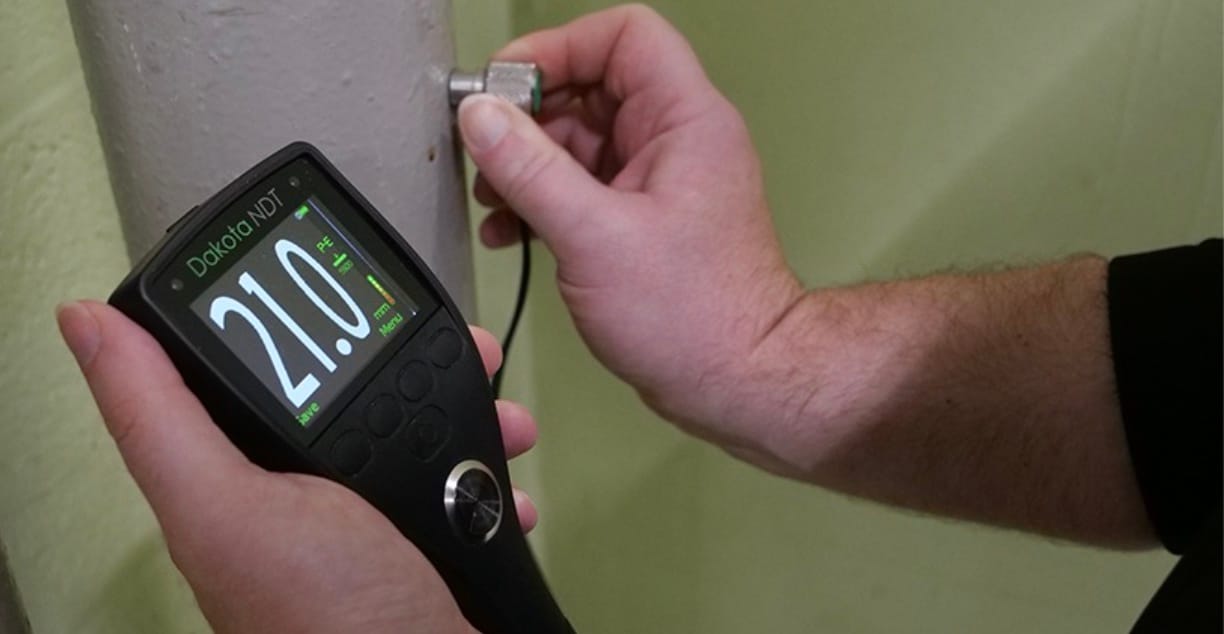

Hoe verloopt een proefmeting voordat u bestelt?

De kwaliteit van de proef hangt vooral af van de voorbereiding aan uw kant. Een leverancier kan alleen beoordelen wat u aanlevert.

1. Meetvraag delen. U geeft door om welk materiaal het gaat, wat de minimale en nominale wanddikte is, of er coating op zit en hoe dik die is. Ook buisdiameters en oppervlaktetemperatuur horen erbij. De leverancier stelt op basis daarvan een meter en transducer voor en noemt vooraf de verwachte beperkingen.
2. Referentiemateriaal klaarzetten. U zorgt voor representatieve stukken: een stuk met bekende dikte, een gecoat stuk en bij voorkeur een onderdeel met corrosie. De leverancier beoordeelt of daarmee alle vijf proefmetingen uit te voeren zijn.
3. Demonstratie of huurperiode. De leverancier meet in uw bijzijn op de proefstukken. Een alternatief is dat u de meter een periode huurt en zelf op locatie aan de echte installatie meet.
4. Resultaten vergelijken. U legt samen de ultrasone waarden naast de micrometerwaarden en de bekende afkeurgrenzen. Elke afwijking krijgt een verklaring: kalibratie, coating, transducer of een harde grens van de methode.
5. Besluit vastleggen. U kiest voor kopen, huren of eerst training. Leg de meetcondities van de geslaagde proef vast in uw werkinstructie, zodat later met dezelfde instellingen wordt gemeten.

Die laatste stap wordt vaak overgeslagen. Het is wel de stap die de proef iets oplevert na de aankoop: een vastgelegde instelling voorkomt dat een nieuwe collega met een staalkalibratie op kunststof gaat meten.

Voor wie is een proefmeting vooraf zinvol, en wanneer niet?

Een diktemeter testen voor aanschaf loont vooral wanneer materiaal, coating of corrosie de meting lastig maken. Deze profielen herkennen zich daar meestal in:

• Technisch inkoper bij een onderhoudsbedrijf die meters koopt voor corrosie-inspectie van gecoate leidingen en tanks. Verflaag en corrosieputten bepalen hier of de meter bruikbaar is.
• Kwaliteitsmedewerker bij een metaalbewerker met dunwandig plaatwerk of buis onder 1 mm. De ondergrens van het meetbereik is dan de kritische vraag.
• Inspectieteam bij een eigenaar van drukapparatuur. Valt de installatie onder PED 2014/68/EU categorie III of hoger, dan moeten NDO-specialisten volgens DNV gecertificeerd zijn door een geaccrediteerde certificatie-instelling. De eisen aan die kwalificatie staan in NEN-EN-ISO 9712. De meter moet dan passen in een procedure die zo’n inspecteur kan onderbouwen.
• Producent of gebruiker van kunststof leidingen. Geluidssnelheid en demping verschillen per kunststofsoort, waardoor een instelling voor staal onbruikbaar is.

Niet iedereen heeft zo’n uitgebreide proef nodig. Meet u ongecoat, vlak staal van enkele millimeters dik zonder corrosie, dan volstaat meestal een controle op een stuk met bekende dikte. Ook bij één eenmalige meting is een volledige proefprocedure vaak te zwaar. Huren of uitbesteden aan een inspectiebedrijf ligt dan meer voor de hand.

Wat vraagt u een leverancier voordat u een ultrasone diktemeter koopt?

Zes vragen scheiden een onderbouwd aanbod van een catalogusverkoop. Stel ze aan elke leverancier van NDO-meetapparatuur:

• Kan de meter mijn minimale wanddikte aantonen, op mijn materiaal? Een algemeen meetbereik op staal zegt weinig over 0,8 mm aluminium of 4 mm PE.
• Welke sonde of transducer hoort bij mijn toepassing? Vraag ook naar alternatieven voor kleine radii, hoge temperaturen en corrosieputten.
• Hoe groot is de meetfout door mijn verflaag? Kan de meter in echo-echomodus door de coating meten, en onder welke voorwaarden lukt dat niet?
• Kan ik de meter eerst laten demonstreren of huren? Een leverancier die alleen op een eigen proefblok wil meten, laat het belangrijkste risico bij u liggen.
• Hoe zijn kalibratie, onderhoud en reparatie geregeld? Vraag hoe snel een meter terug is en of er reserveonderdelen beschikbaar zijn.
• Is er training voor mijn team? Vooral interpretatie van grenswaarden en meetbeperkingen bepaalt of de meter in de praktijk betrouwbaar wordt gebruikt.

Wie een diktemeter testen voor aanschaf als vaste stap in het inkoopproces opneemt, kan deze antwoorden direct naast de eigen proefresultaten leggen. Zo blijft er weinig ruimte over voor aannames.

Veelgestelde vragen

Hoe lang moet een proefperiode met een wanddiktemeter duren?

De proefduur hangt af van het aantal meetsituaties dat u wilt afdekken. Doorgaans is dat enkele dagen tot een paar weken. Kies een periode waarin u alle relevante condities tegenkomt, zoals warme leidingen, gecoate delen en corrosie.

Wat is een goed referentiestuk voor de proefmeting?

Een referentiestuk is van hetzelfde materiaal als uw objecten en heeft een dikte die met een micrometer of schuifmaat is vastgesteld. Neem bij voorkeur twee diktes mee, een aan de onderkant en een aan de bovenkant van uw bereik. Zo controleert u of de kalibratie over het hele bereik klopt.

Moet een gecertificeerde inspecteur de proefmeting uitvoeren?

Certificering is voor een aankoopproef meestal niet vereist. Het verandert wel als de latere metingen onder een gereguleerd regime vallen, zoals drukapparatuur in PED-categorie III of hoger. Betrek dan bij de proef iemand die de meetprocedure later inhoudelijk moet kunnen verantwoorden.

Test u een laagdiktemeter op dezelfde manier?

Het principe is hetzelfde: meet op uw eigen ondergrond en coating, en controleer met ijkfolies van bekende dikte. Let op de norm die bij uw ondergrond hoort. Volgens Engineers Online geldt ISO 19840 voor ruwe, gestraalde oppervlakken en ISO 2808 voor gladde en gegalvaniseerde oppervlakken.

Wat doet u als de meter op één proefmeting tekortschiet?

Een mislukte proefmeting betekent niet automatisch dat de meter afvalt. Vaak lost een andere transducer of een aangepaste meetmodus het op. Lukt dat niet, dan kiest u een ander type meter of legt u de beperking vast, bijvoorbeeld door de coating op die meetpunten lokaal te verwijderen.

Waar begint u met de proefmeting?

Begin met een overzicht van uw lastigste meetpunten: dunste wand, dikste verflaag, ergste corrosie en kleinste radius. Laat de meter daarop beoordelen voordat u een bestelling plaatst. Een meter die daar betrouwbaar meet, voldoet doorgaans ook op de eenvoudigere punten.

NDT Benelux levert ultrasone wanddiktemeters met passende transducers en adviseert daarbij over minimale meetdikte, corrosieputten en meten door verflagen, inclusief de meetfout die dat oplevert. Wilt u een meter eerst op uw eigen objecten uitproberen? Bekijk dan de mogelijkheden voor verhuur van NDO-meetapparatuur en vraag advies voor uw eigen meetvraag.

Veelgestelde vragen over ultrasone wanddiktemeters

Kan een ultrasone wanddiktemeter door verf heen meten?

Ja, met een geschikte dual-elementtransducer en een meter met echo-echo- of coatingmodus is meten door verf vaak mogelijk. De meter meet dan de resterende staalwand onder de coating. Niet iedere coating, ondergrond of laagopbouw is echter geschikt. Zeer dikke, dempende, meerlaagse of loslatende coatings kunnen de meting verstoren.

Hoe nauwkeurig is een ultrasone wanddiktemeter?

De nauwkeurigheid hangt af van het type meter, de transducer, de materiaalinstelling, de oppervlakteruwheid en de kalibratie. Onder goede omstandigheden is een nauwkeurigheid van enkele honderdsten tot tienden van millimeters mogelijk. Op gecorrodeerd materiaal, bij putcorrosie of door coatings heen moet u rekening houden met een grotere meetonzekerheid.

Moet ik de meter altijd kalibreren?

Ja. Kalibreer vóór gebruik op een referentieblok of op een bekend stuk materiaal met dezelfde geluidssnelheid als het te meten object. Bij langdurige metingen, wisselende temperaturen, een andere transducer of een ander materiaal is opnieuw kalibreren verstandig.

Welke geluidssnelheid moet ik instellen?

Gebruik de geluidssnelheid die hoort bij het materiaal dat u meet. Staal, RVS, aluminium, gietijzer, kunststof en composieten hebben allemaal een andere geluidssnelheid. Raadpleeg bij twijfel een materiaaltabel of bepaal de snelheid aan de hand van een proefstuk met bekende dikte.

Werkt een wanddiktemeter ook op roest en putcorrosie?

Dat kan, maar juist daar is een geschikte transducer belangrijk. Een dual-elementtransducer is meestal beter bruikbaar op ruwe en gecorrodeerde oppervlakken dan een standaard single-elementtransducer. Bij diepe putten meet u niet automatisch de diepste plek: scan daarom systematisch over het oppervlak en gebruik voldoende meetpunten.

Kan ik zeer dun materiaal meten?

Ja, maar daarvoor hebt u doorgaans een hoogfrequente transducer nodig. Bij dun plaatmateriaal, kleine buisdiameters of fijne onderdelen kan een standaard corrosietransducer onvoldoende nauwkeurig zijn. Controleer altijd de minimale meetdikte van de combinatie van meter en sonde.

Is meetgel nodig?

In vrijwel alle gevallen wel. Ultrasoon geluid gaat slecht van de transducer naar het materiaal wanneer er lucht tussen zit. Meetgel, olie of een andere geschikte koppelpasta zorgt voor goed akoestisch contact. Kies een koppelmateriaal dat past bij het oppervlak en de werkomgeving.

Wat is het verschil tussen een wanddiktemeter en een coatingdiktemeter?

Een ultrasone wanddiktemeter bepaalt de dikte van het basismateriaal, bijvoorbeeld staal of kunststof. Een coatingdiktemeter meet juist de dikte van een verf-, lak- of kunststoflaag. Voor inspecties van gecoate constructies zijn beide instrumenten soms nodig: één voor de coating en één voor de resterende wanddikte.

Kan ik de meetwaarden opslaan voor een inspectierapport?

Veel professionele wanddiktemeters beschikken over datalogging, locatiebeheer en exportmogelijkheden. Daarmee kunt u meetwaarden koppelen aan meetpunten, objectnummers of inspectierondes. Controleer vooraf of u alleen een afleeswaarde nodig hebt of ook rapportage, trendbewaking en gegevensoverdracht.

Conclusie: kies de meter op basis van uw lastigste meetpunt

De juiste ultrasone wanddiktemeter kiest u niet alleen op basis van het meetbereik op papier. De combinatie van materiaal, wanddikte, oppervlakteconditie, corrosie, coating, geometrie en gewenste rapportage bepaalt welke meter en transducer werkelijk bruikbaar zijn.

Voor algemene corrosie-inspecties is een robuuste meter met dual-elementtransducer vaak een goede basis. Voor dun materiaal, kleine radii, nauwkeurige metingen of complexe coatings is meestal een specifiekere oplossing nodig. Test daarom altijd op uw eigen meest kritische meetpunten en leg de meetprocedure, kalibratie en acceptatiecriteria vooraf vast. Zo voorkomt u dat een meter in de praktijk tekortschiet en krijgt u meetresultaten waarop u veilig kunt vertrouwen.
