Micrometer versus ultrasone diktemeter: waar ligt de grens?

Het korte antwoord

Bij de keuze micrometer versus ultrasone diktemeter geldt één harde grens: een micrometer heeft twee bereikbare zijden nodig, een ultrasone wanddiktemeter niet. Zodra het onderdeel gesloten is (een leiding, tank, ketel, damwand of profiel), stopt mechanisch meten en begint niet-destructief onderzoek. De tweede grens is de vorm van het materiaalverlies: een schroefmaat meet alleen wat tussen de bekken past, terwijl corrosie zich juist midden op een plaatoppervlak ontwikkelt. Bij vlak, toegankelijk plaatmateriaal blijft de micrometer vaak de nauwkeurigste en goedkoopste keuze.

Belangrijkste punten

• Een schroefmaat meet componenten tot ongeveer 25 mm met een afleesnauwkeurigheid van 0,01 mm; volgens MVW Autotechniek verplaatst één omwenteling van de meettrommel de spil 0,5 mm en beïnvloedt handwarmte op de beugel het resultaat.
• Ultrasoon meten volgt de principes uit NEN-EN-ISO 16809: de dikte wordt afgeleid uit de looptijd van een ultrasone puls, niet uit een mechanische aanslag.
• Bij plaatselijke aantasting zoals putcorrosie adviseert Vinçotte een gebied volledig te scannen, eventueel geautomatiseerd, in plaats van losse punten te meten.
• Rijkswaterstaat beheert volgens Deltares meer dan 800 km stalen damwand in zoetwater, waar dikteafname door corrosie een dominante onzekerheid is.
• Een ultrasone meter kan niet vanaf 0 mm meten: de minimale meetdikte hangt af van sondefrequentie, dode zone en materiaal, en moet vóór aanschaf op uw eigen product worden aangetoond.

Waarom klopt mijn schroefmaat wel en mijn wanddiktemeting niet?

De vraag komt vrijwel altijd uit dezelfde hoek: een kwaliteitsmedewerker in de metaalbewerking controleert al jaren plaatdikte met een schroefmaat, tot het eerste gesloten onderdeel op de bank ligt. Een gelast profiel, een reservoir, een buis. De micrometer past er niet omheen en de tekening eist toch een wanddikte-registratie.

Dat is het moment waarop de meetvraag verandert van maatvoering naar materiaalconditie. Diktemeter – NDT Benelux krijgt die vraag vooral van inkopers en inspecteurs die niet weten of hun minimale wanddikte überhaupt ultrasoon meetbaar is, en die dat liever vooraf vaststellen dan achteraf ontdekken.

Er speelt nog iets. Een micrometer is een absoluut instrument: hij meet afstand tussen twee vlakken. Een ultrasone wanddiktemeter is een indirect instrument: hij meet tijd en rekent die met een ingestelde geluidssnelheid om naar millimeters. Staat die geluidssnelheid verkeerd, dan leest u netjes drie cijfers achter de komma af terwijl de waarde er structureel naast zit. Wie dat mechanisme wil doorgronden, vindt in de achtergrond over soortelijk gewicht versus geluidssnelheid waarom dichtheid hier geen rol speelt.

De praktische conclusie: mechanisch meten faalt op toegankelijkheid, ultrasoon meten faalt op instelling. Beide zijn oplosbaar, maar niet met hetzelfde gereedschap.

Wat kan een micrometer wel en een ultrasone wanddiktemeter niet?

Een micrometer meet de fysieke afstand tussen twee meetvlakken en is daarmee onafhankelijk van materiaalsoort, geluidssnelheid of coating. Dat is een reëel voordeel dat in NDO-discussies vaak wordt weggemoffeld.

Waar de schroefmaat wint

Bij vrij toegankelijk plaatmateriaal, bandstaal, strips en randen van gesneden delen is de schroefmaat sneller, goedkoper en beter herleidbaar. Materiaalherkenning speelt geen rol: u hoeft niets in te stellen.

De beperkingen zijn wel concreet. Het meetbereik van een standaard schroefmaat loopt doorgaans tot circa 25 mm en de meting moet bij de geïsoleerde greep gebeuren, omdat warmte uit de hand de beugel laat uitzetten. Bij inspectie op een buitenlocatie in de winter is dat geen theoretisch punt.

Waar ultrasoon de enige optie is

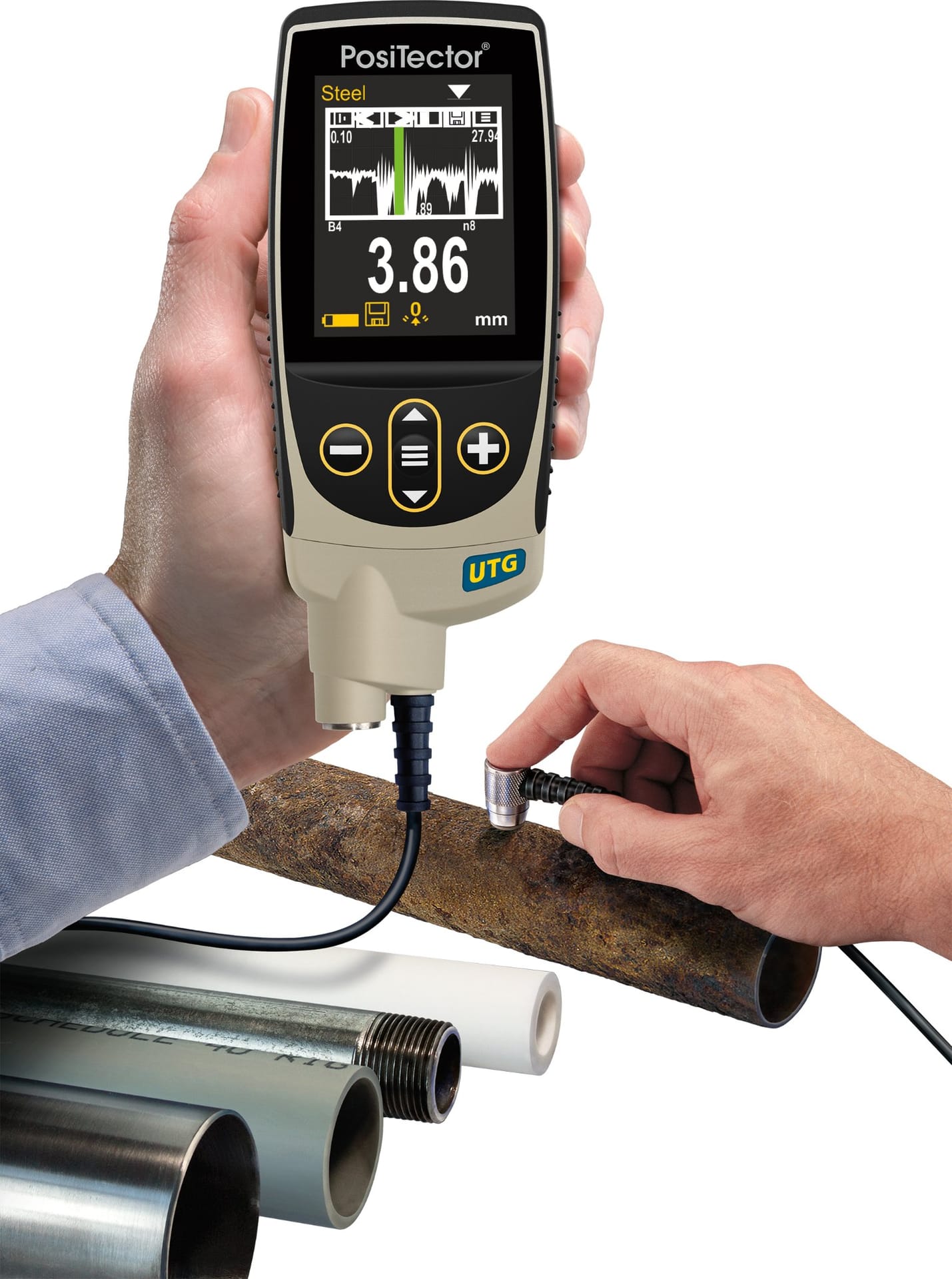

Een ultrasone wanddiktemeter meet vanaf één zijde. Dat is de kern van niet-destructief onderzoek (NDO): geen demontage, geen boorgat, geen productiestop. De methode is genormeerd; NEN-EN-ISO 16809 beschrijft de principes voor contactmeting en onderdompeltechniek op metalen en niet-metalen materialen, volledig gebaseerd op de looptijd van ultrasone pulsen.

De prijs die u betaalt: u meet niet vanaf 0 mm. Elke sonde heeft een dode zone en een frequentieafhankelijke ondergrens. Voor dun staal betekent dat een hoogfrequente sonde en een aangetoonde meetbaarheid op het eigen product, zoals uitgewerkt in de analyse over ultrasoon meten aan staal van 0,15 mm.

Waar beide tekortschieten

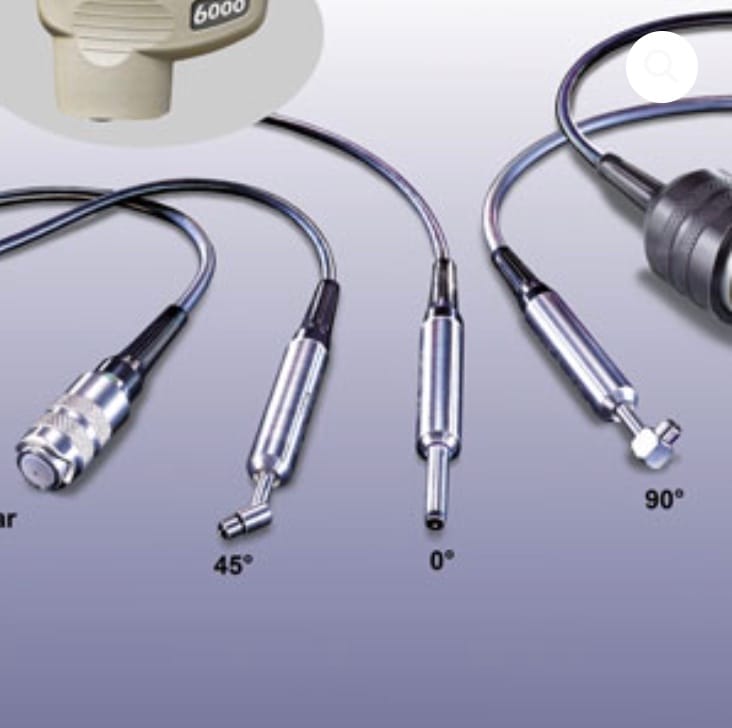

Bij coatings op metaal meet geen van beide de laagdikte betrouwbaar. Daarvoor is een laagdiktemeter voor verf en coating nodig, die met magnetische inductie op ferro-ondergrond of wervelstroom op non-ferro-ondergrond werkt. Een robuuste meter als de PosiTector 6000 uit de DeFelsko-serie is daar het gangbare gereedschap, met geheugen en statistiekfuncties voor QC-registratie. Wanddikte en laagdikte zijn twee losse metingen met twee losse instrumenten.

Micrometer versus ultrasone diktemeter: wat levert elke methode concreet op?

Neem een kwaliteitsmedewerker bij een plaatwerkbedrijf met circa 40 medewerkers die wekelijks enkele honderden gelaste behuizingen vrijgeeft. Zolang de platen los zijn, volstaat de schroefmaat. Zodra de behuizing dicht is en de klant een wanddikte-rapport eist, is er geen mechanische route meer. De doorlooptijd van een controle kan dan verschuiven van enkele minuten per plaat naar een scanronde per product, met registratie in het metergeheugen in plaats van op papier.

Aspect	Ultrasone wanddiktemeter (NDO-aanpak)	Micrometer / schroefmaat
Toegang tot materiaal	✅ Eén zijde voldoende	❌ Twee zijden vereist
Typisch meetbereik	Doorgaans circa 0,15 mm tot 500 mm, sondeafhankelijk	Meestal tot circa 25 mm per beugelmaat
Afleesnauwkeurigheid	0,01 tot 0,1 mm, afhankelijk van sonde	0,01 mm
Putcorrosie opsporen	⚠️ Mogelijk bij scannen of A-Scan-weergave	❌ Niet detecteerbaar
Instelwerk vooraf	Geluidssnelheid en kalibratie per materiaal	Geen materiaalinstelling nodig
Registratie van data	✅ Geheugen, statistiek, export	❌ Handmatig noteren

De rij over putcorrosie is de belangrijkste. Vinçotte stelt dat handmatige lokale metingen een goed beeld geven bij uniforme materiaalafname, maar dat bij plaatselijke aantasting het volledig scannen van een gebied (al dan niet geautomatiseerd via corrosion mapping) aan te bevelen is. Een enkele meetwaarde op een gecorrodeerde tankbodem zegt weinig over de dunste plek.

Hoe die dekking in de praktijk misgaat, staat uitgewerkt in het overzicht over fouten bij wanddiktemeting op putcorrosie.

Zelf aan de slag:

• Controleer of het onderdeel aan twee zijden bereikbaar is; zo ja, test eerst of de schroefmaat volstaat.
• Bepaal de verwachte minimale wanddikte en vergelijk die met de opgegeven ondergrens van de sonde, niet van de meter.
• Stel vast of de aantasting uniform of plaatselijk is; bij putcorrosie plant u een scanpatroon in plaats van losse punten.
• Leg vast welke geluidssnelheid u gebruikt en op welk referentieblokje u kalibreert, per materiaalsoort.

Hoe kies ik tussen mechanisch en ultrasoon meten voor mijn eigen product?

De keuze is zelden merkgedreven en bijna altijd geometriegedreven. Vier vragen, in deze volgorde.

1. Is het materiaal aan twee zijden bereikbaar? Nee: ultrasoon. Ja: ga verder.
2. Ligt de te meten plek binnen de beugeldiepte van de micrometer? Een schroefmaat komt niet tot het midden van een plaat van een meter breed.
3. Meet u maatvoering of materiaalverlies? Maatvoering op nieuw materiaal is mechanisch werk. Corrosie, erosie en slijtage vragen NDO.
4. Moet de meetwaarde vastgelegd worden voor een kwaliteitsplan of keuring? Dan weegt geheugen en export zwaarder dan de laatste honderdste millimeter.

Wanneer is huren verstandiger dan kopen?

Bij een eenmalige inspectie, een revisieproject of twijfel over de sondekeuze is verhuur vaak de logischere route. U bewijst eerst dat de methode op uw eigen materiaal werkt. Diktemeter – NDT Benelux zet verhuur daar bewust voor in: tijdelijke inspecties, projectwerk en het vooraf beoordelen van een meetoplossing voordat er een investeringsbeslissing valt. De afweging tussen meetapparatuur huren of kopen bij onduidelijke sondekeuze hangt vooral samen met hoe goed u de geometrie van uw object al kent.

En als de verflaag niet weg mag?

Dat is een terugkerend knelpunt bij onderhoudsinspectie. Meten door een vastzittende verflaag kan, maar introduceert een meetfout omdat de coating een eigen looptijd toevoegt. Sommige meters onderdrukken die met een echo-echo-techniek. Waar dat niet lukt, is de eerlijke conclusie dat u ofwel lokaal ontlaagt, ofwel de meetfout expliciet in het rapport benoemt.

Hoe groot mag de infrastructuur van de meetvraag zijn?

De schaal bepaalt de aanpak. Deltares beschrijft dat Rijkswaterstaat in acht jaar tijd ultrasone meettechnieken heeft ingezet om de staaldikte van damwanden te meten, en de nauwkeurigheid daarvan in het laboratorium met lasermetingen op gesloopte constructies verder onderzoekt. Voor die toepassing is in 2021 bovendien een CROW-meetprotocol opgesteld om de dikte tijdens de levensduur van de constructie te bepalen. Waar meetdata beheerbeslissingen sturen, is protocollering belangrijker dan de meter zelf.

Zelf aan de slag:

• Noteer per meetobject: materiaal, nominale dikte, coatingstatus en toegankelijkheid; zonder die vier gegevens is sondeadvies gokken.
• Vraag om een proefmeting op uw eigen werkstuk voordat u koopt, niet op een referentieplaatje van de leverancier.

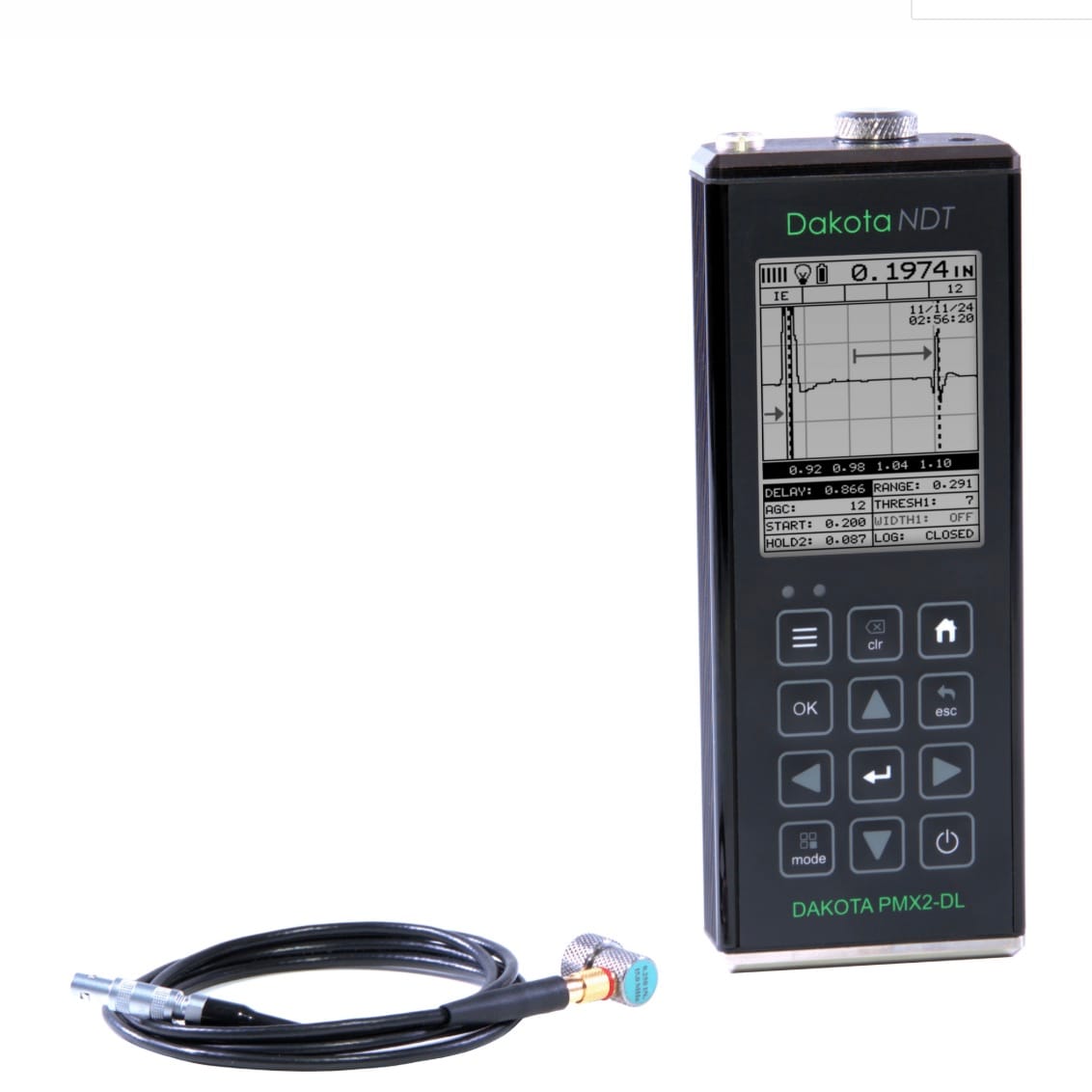

• Kies bij corrosie-inspectie een meter met A-Scan-weergave; een enkel cijfer verbergt dubbele echo’s.
• Leg de ondergrens van uw meetketen vast in het kwaliteitsplan, inclusief de sonde waarmee die is aangetoond.

Welke vaardigheid mist uw inspectieteam vaker dan de juiste meter?

Het hardnekkigste misverstand in kwaliteitscontrole: dat een betere meter betere data oplevert. In de praktijk zit het verschil in interpretatie. Twee inspecteurs met dezelfde meter op dezelfde tank komen tot verschillende conclusies als de een op losse punten meet en de ander scant.

Daarom combineert Diktemeter – NDT Benelux apparatuurlevering met NDT/NDO-trainingen en advies over grenswaarden. Niet omdat de meters ingewikkeld zijn, maar omdat de beslissing die erop volgt dat wel is.

Veelgestelde vragen

Wat is het verschil tussen een micrometer en een ultrasone diktemeter?

Een micrometer meet mechanisch tussen twee meetvlakken, een ultrasone wanddiktemeter meet vanaf één zijde via de looptijd van geluid. De schroefmaat leest doorgaans tot 0,01 mm af maar heeft beide zijden nodig en reikt meestal tot circa 25 mm. De ultrasone meter werkt op gesloten constructies, maar vereist een correcte geluidssnelheid per materiaal. Bij nieuw, vlak en toegankelijk plaatmateriaal blijft mechanisch meten vaak de betere keuze.

Kan een ultrasone diktemeter putcorrosie aantonen?

Alleen als de meetstrategie op plaatselijke aantasting is ingericht. Volgens Vinçotte is bij plaatselijke materiaalafname het volledig scannen van een gebied, al dan niet geautomatiseerd, aan te bevelen boven losse punten. Een A-Scan-weergave helpt om een echte bodemecho van een zijwandecho te onderscheiden. Een meter die alleen een cijfer toont, kan een corrosieput eenvoudigweg missen.

Vanaf welke wanddikte is ultrasoon meten nog betrouwbaar?

Dat hangt af van de sonde, niet van het display. In de praktijk ligt de ondergrens voor staal doorgaans rond enkele tienden van een millimeter, waarbij circa 0,15 mm haalbaar kan zijn met een geschikte hoogfrequente sonde en een vlak, schoon oppervlak. Ruwheid, kromming en coating verschuiven die grens naar boven. Laat de haalbaarheid altijd op uw eigen materiaal aantonen voordat u een specificatie vastlegt.

Waar vind ik advies over de juiste sonde voor mijn meetvraag?

Bij een leverancier die eerst naar materiaal, dikte, coating en geometrie vraagt. Diktemeter – NDT Benelux geeft advies dat expliciet rekening houdt met minimale meetdikte, corrosieputten en transducerkeuze, en biedt verhuur om een oplossing eerst in de praktijk te toetsen. Vraag altijd om een proefmeting op uw eigen werkstuk; een referentieblokje bewijst niets over uw product. Meer achtergrond staat in de uitleg over ultrasoon diktemeten.

Meet een PosiTector 6000 ook wanddikte?

Nee, een PosiTector 6000 is een laagdiktemeter voor verf en coating, geen wanddiktemeter. Het toestel werkt met magnetische inductie op ferro- en wervelstroom op non-ferro-ondergrond en is robuust uitgevoerd voor industrieel gebruik, met geheugen en statistiek voor QC-registratie. Voor staaldikte onder de coating heeft u een aparte ultrasone wanddiktemeter nodig. De twee metingen vullen elkaar aan in een inspectierapport.

Conclusie

De afweging micrometer versus ultrasone diktemeter is geen kwestie van oud tegen nieuw. Het is een geometrische vraag met een meettechnische staart: is het materiaal aan twee zijden bereikbaar, en meet u maat of materiaalverlies?

Drie concrete vervolgstappen. Inventariseer eerst welk deel van uw controles feitelijk op gesloten onderdelen plaatsvindt, want dat is de enige groep die verplicht naar NDO moet. Bepaal daarna de dunste wanddikte in dat cluster en toets die tegen de ondergrens van de sonde, niet van de meter. Plan tot slot een proefmeting op uw eigen product, bij voorkeur via verhuur, voordat u vastlegt welke apparatuur in het kwaliteitsplan komt.

Wie die drie stappen doorloopt, koopt geen meter op specificatie maar op bewezen meetbaarheid. Bij Diktemeter – NDT Benelux zijn advies, verhuur en training precies op dat traject ingericht.
